LEFT FOOT PANEL
/ Shaanxi Shacman SX13164N456

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

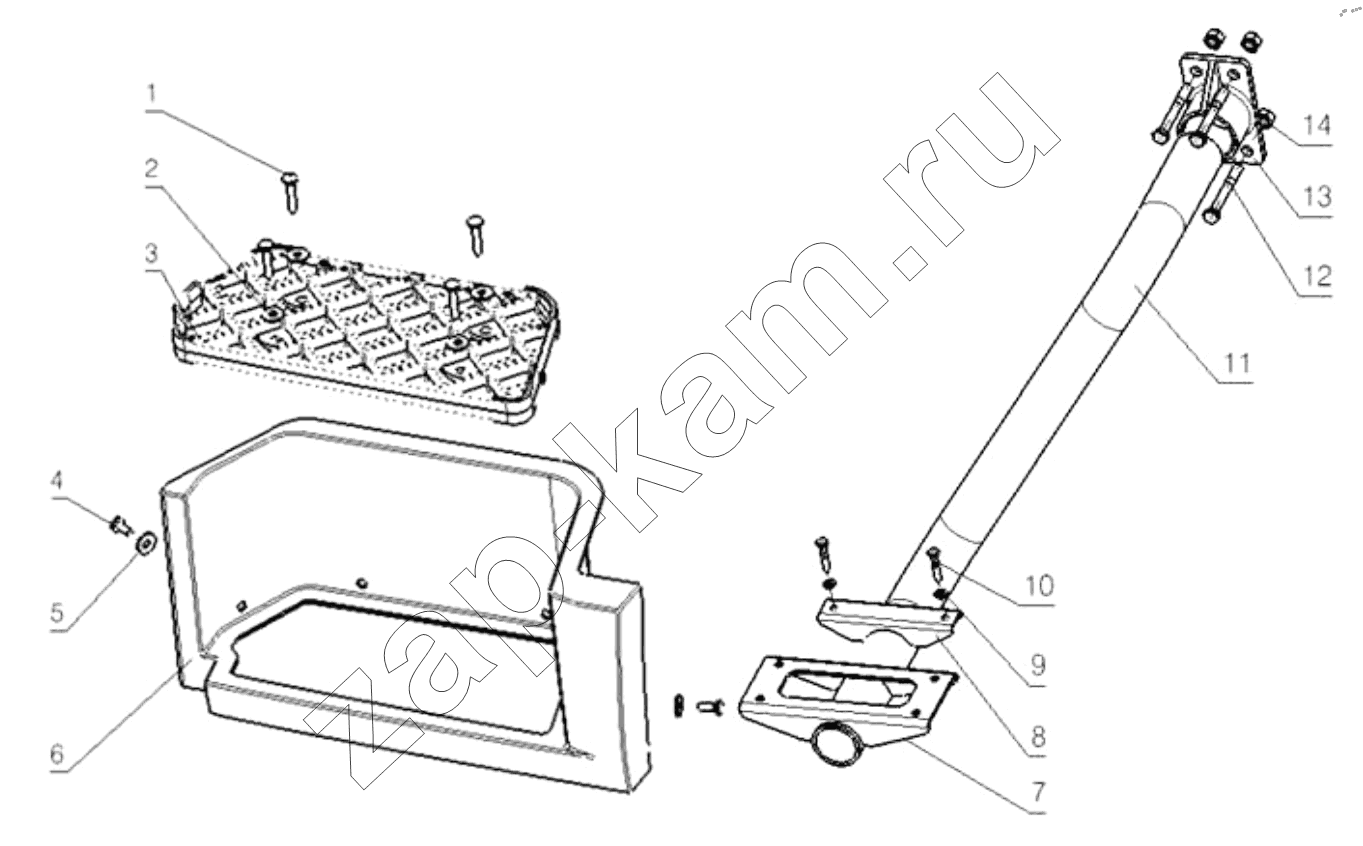

Схема/чертеж: LEFT FOOT PANEL / Shaanxi Shacman SX13164N456
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 Q2140820 Винт 4; -
2 Q40208 Шайба 4; -
3 DZ14251240053 First-level pedal 1; -
4 Q2140835F60 Cross groove pan head screw 2; -
5 Q40208F60 Large washer 2; -
6 DZ14251240051 First-level pedal body 1; -
7 DZ14251244100 Ladder left sealing bracket 1; -
8 DZ14251241120 Bumper strengthen support assy 1; -
9 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 3; -
10 Q150B0840 Болт 3; -
11 DZ14251244101 Left feet tube 1; -
12 Q151C12100 Hexagon head bolts - fine teeth 4; -
13 DZ15221240111 Fixed seat 1; -
14 190003888620 Self-locking nuts 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
