MUDGUARDS
/ Shaanxi Shacman SX13164N456

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

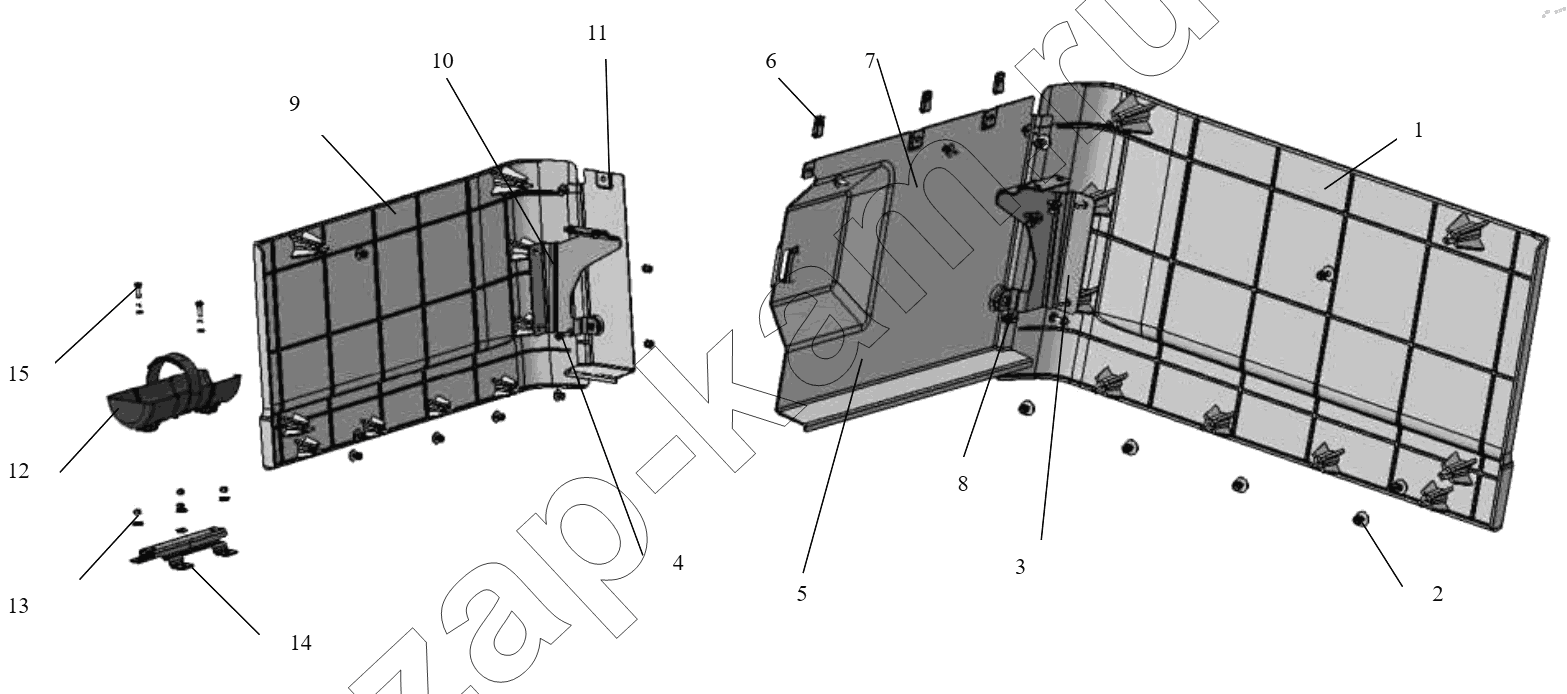

Схема/чертеж: MUDGUARDS / Shaanxi Shacman SX13164N456
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
15
15
Поз. Артикул Название детали Кол-во Цена
Q340B06 Q340B06 Nut 18; -
Q33406 Q33406 Hex nut 6; -
Q2714219 Q2714219 Cross groove pan head self-tapping screw 4; -
Q2140620 Q2140620 Винт 2; -
1 DZ14251290027 Left guard plate 1; -
2 Q40206 Шайба 18; -
3 DZ14251290043 Left guard plate bracket assembly 1; -
4 Q40106 Шайба 8х16х2-SТ-А3С 6; -
5 DZ14251290036 Left rear enclosure plate 1; -
6 Q39739161 Type a reed nut 4; -
7 Q40205 Шайба 4; -
8 Q40106 Шайба 8х16х2-SТ-А3С 2; -
9 DZ14251290028 Right guard plate 1; -
10 DZ14251290044 Rear fixing bracket assembly of right guard plate 1; -
11 DZ14251290037 Right rear fence 1; -
11 DZ14251290038 Right rear fence 1; -
12 DZ14251290073 Fire extinguisher base 1; -
12 DZ14251299999 Fire extinguisher base 1; -
13 Q33406 Hex nut 4; -
13 Q40206 Шайба 4; -
14 DZ14251290070 Fire extinguisher mounting bracket assembly 1; -
15 Q2140620 Винт 2; -
15 Q40306 Шайба 2; -
15 Q40206 Шайба 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
