STEERING HYDRAULIC DEVICE
/ Shaanxi Shacman SX13164N456

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

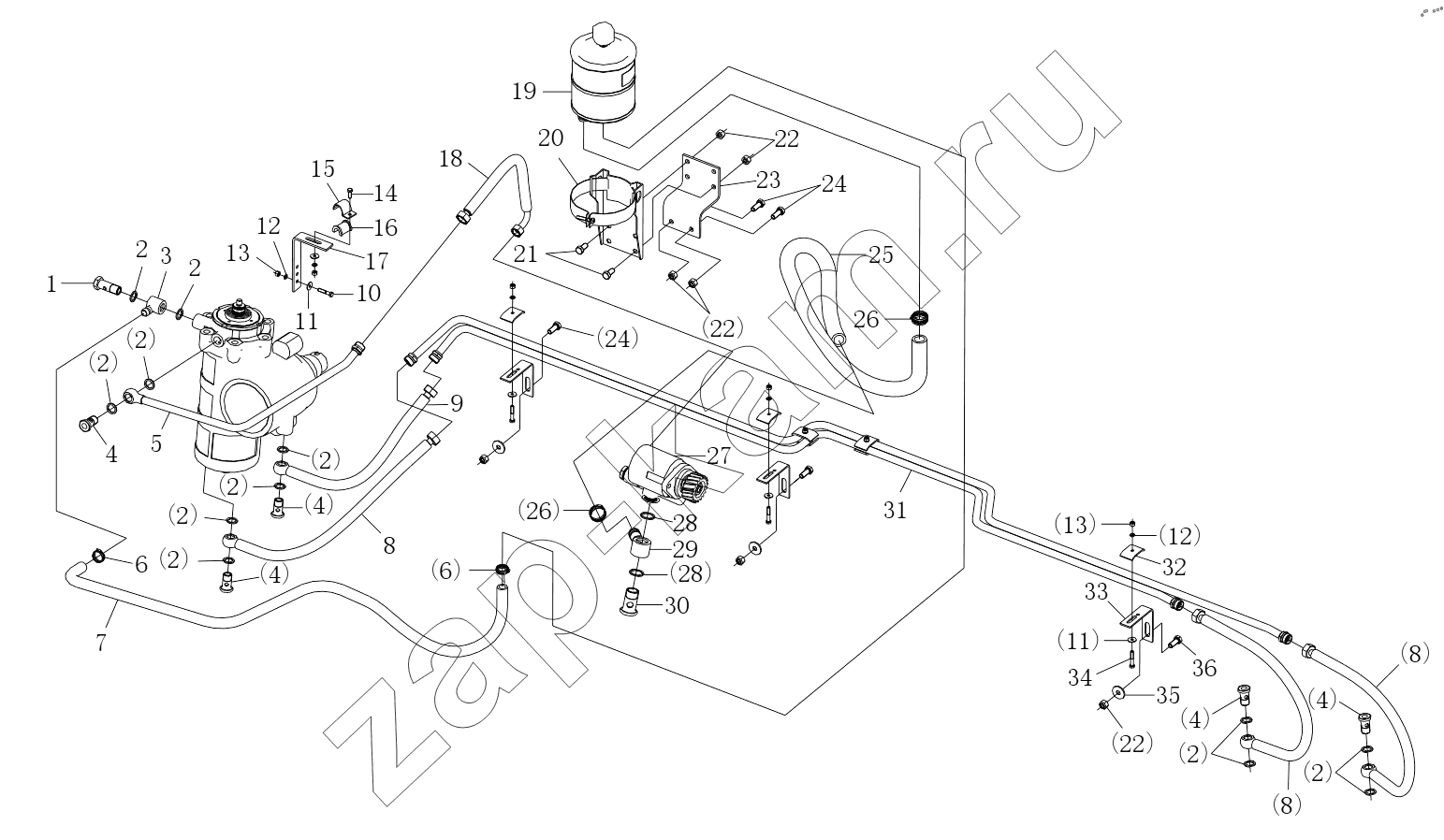

Схема/чертеж: STEERING HYDRAULIC DEVICE / Shaanxi Shacman SX13164N456
1
2
2
2
2
2
2
2
2
2
2
3
4
4
4
4
4
5
6
6
7
8
8
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
22
22
23
24
24
25
26
26
27
28
28
29
30
31
32
33
34
35
36
Поз. Артикул Название детали Кол-во Цена
DZ9118470031 DZ9118470031 Bracket 3; -
Q150B0630 Q150B0630 Болт 3; -
DZ96189470110 DZ96189470110 Nozzle 1; -
SZ947000842 SZ947000842 Clip 2; -
SZ947000860 SZ947000860 Clip 1; -
DZ93259470037 DZ93259470037 Spring jacket 4; -
DZ9100470039 DZ9100470039 Spring jacket 3; -
SZ947000859 SZ947000859 Clip 1; -
Q33208T2F3 Q33208T2F3 Hex nut 1; -
Q151B0825 Q151B0825 Hex screw 1; -
1 250-3408017 Штуцер 1; -
2 DZ91189470114 Seal-washer 12; -
3 DZ9100470013 Соединение 1; -
4 190003962632 Болт 5; -
5 SZ947000894 Delivery line 1; -
6 190003989336 Clip 2; -
7 DZ9100470141 Rubber hose 1; -
8 DZ91189470003 Полиуретановый шланг в сборе 3; -
9 DZ91189470003 Полиуретановый шланг в сборе 1; -
10 Q150B0635TF2 Hex screw 3; -
11 Q40106 Шайба 8х16х2-SТ-А3С 5; -
12 Q40206 Шайба 2; -
13 Q33206 Шайба стопорная 5; -
14 Q150B0620 Hex.screw 2; -
15 138091360181 Хомут 1; -
16 161000060211 Резиновый шланг 1; -
17 DZ96189470144 Bracket 1; -
18 DZ9100470108 Трубка высокого давления 1; -
19 DZ95319470063 Oil container assy 1; -
20 DZ9100470040 Кронштейн бачка в сборе 1; -
21 Q150B1020T1F3 Hex screw 2; -
22 Q33210T2F3 Hex nut 6; -
23 DZ95259470023 Bracket 1; -
24 Q150B1030TF2 Hex screw 2; -
25 DZ9100470085 Hose 1; -
26 190003989301 Clip 2; -
27 DZ95319470500 Hydraulic pump 1; -
28 190003098031 Шайба уплотнительная 2; -
29 199100470076 Гайка-штуцер 1; -
30 190003962651 Болт 1; -
31 DZ95319470030 Delivery line 1; -
32 118800730187 Pipe clamp 3; -
33 188000360083 Bracket 2; -
34 Q150B0620 Hex.screw 2; -
35 Q40210 Шайба 4; -
36 Q150B1030T1F3 Hex screw 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
