THE INTERIOR TRIM ASSEMBLY
/ Shaanxi Shacman SX13164N456

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

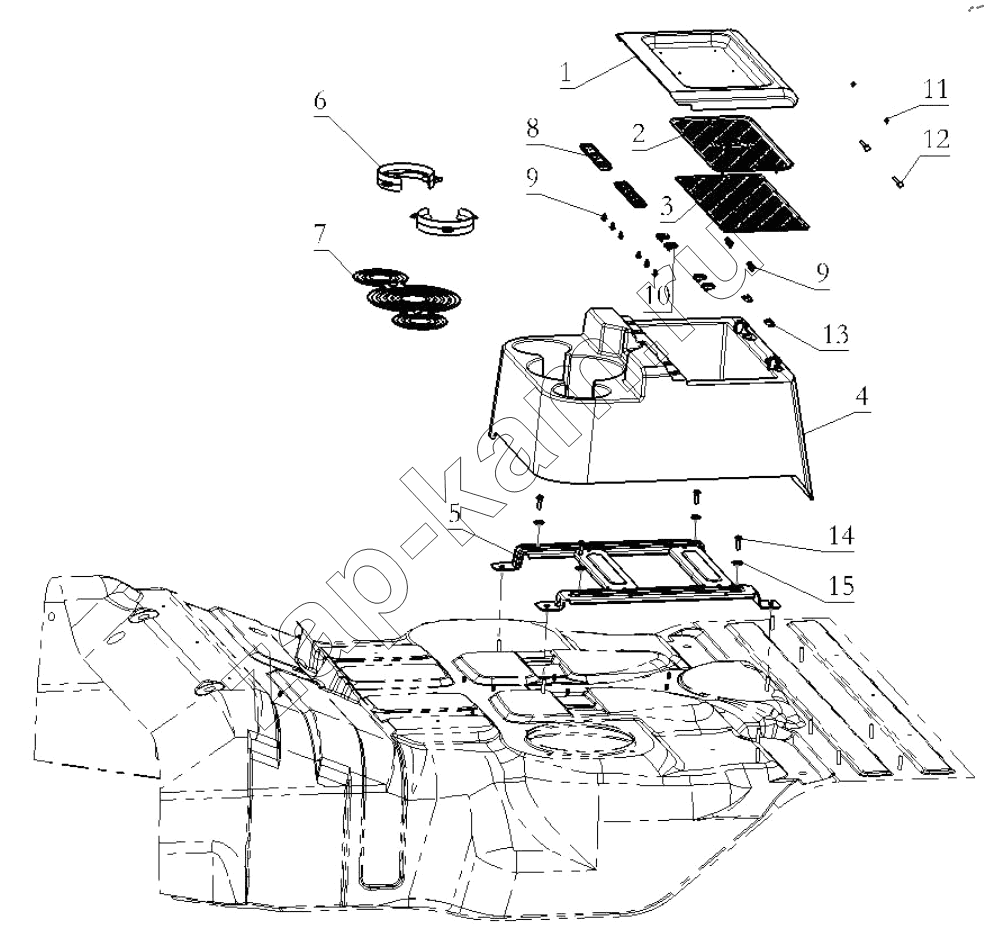

Схема/чертеж: THE INTERIOR TRIM ASSEMBLY / Shaanxi Shacman SX13164N456
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 DZ14251610173 Storage box cover plate 1; -
2 DZ14251610188 Cover plate mat 1; -
3 DZ14251610187 Box body mat 1; -
4 DZ14251610171 Storage box body 1; -
5 DZ14251610210 Bracket assembly 1; -
6 DZ14251610243 Cup holder rubber ring 2; -
7 DZ14251610244 Cup holder mat 1; -
8 DZ14251610193 Magnet plate 2; -
9 Q2204209 Self tapping screw 10; -
10 DZ14251610245 Buffer block 4; -
11 Q43105 The shaft pin circlips 2; -
12 DZ14251610179 Shaft pin 2; -
13 DZ14251610195 Limit elastic sheet 2; -
14 Q2140620 Винт 4; -
15 Q40206 Шайба 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
