HYDRAULIC DEVICE
/ Shaanxi Shacman SX3255DR385

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

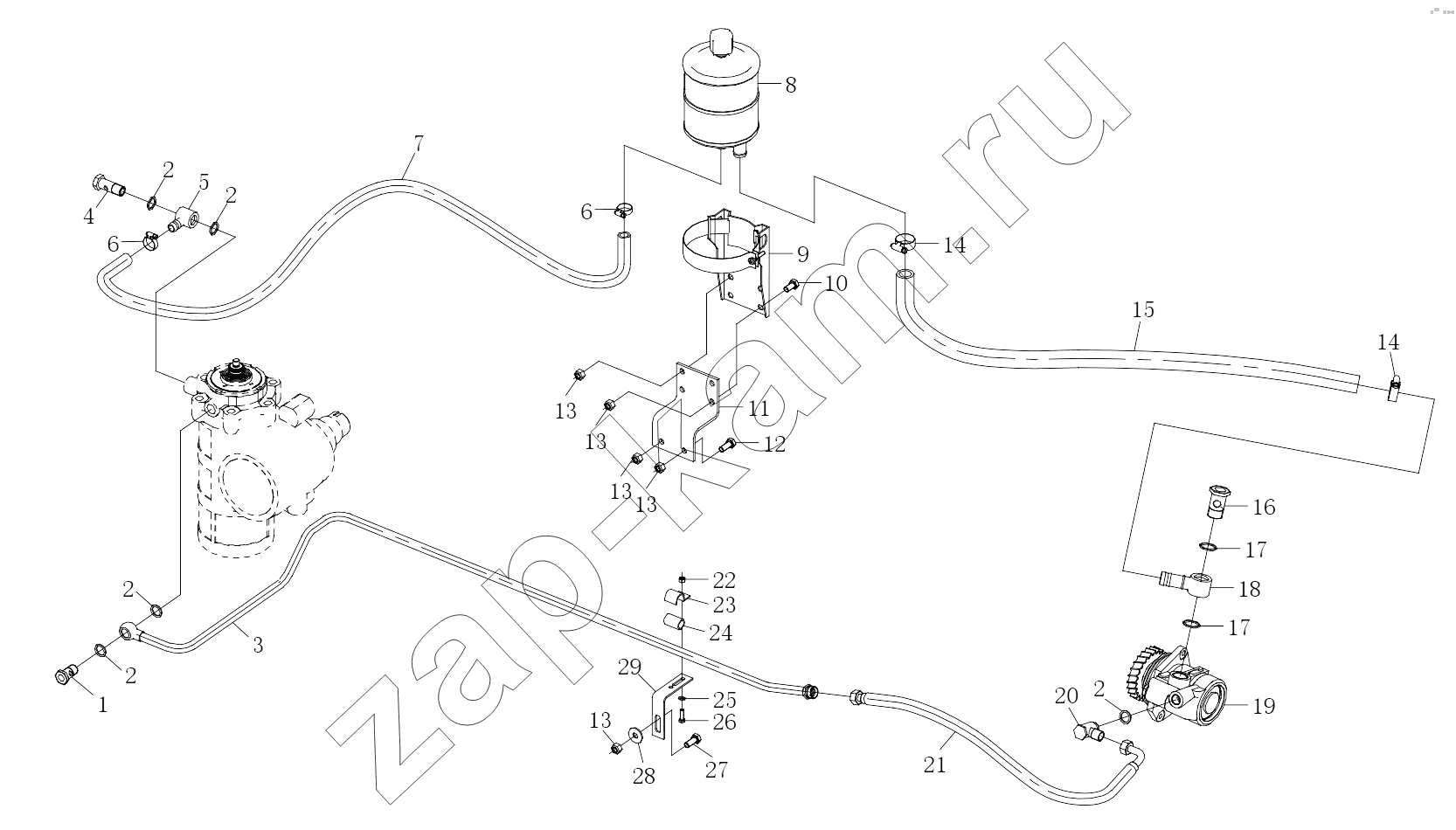

Схема/чертеж: HYDRAULIC DEVICE / Shaanxi Shacman SX3255DR385
1
2
2
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
13
13
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 190003962632 Болт 1; -
2 DZ91189470114 Seal-washer 4; -
3 DZ93319470013 Delivery line 1; -
4 250-3408017 Штуцер 1; -
5 DZ9100470013 Соединение 1; -
6 190003989336 Clip 2; -
7 DZ9100470141 Rubber hose 1; -
8 DZ95189470004 Oil container assy 1; -
9 DZ95189470006 Bracket 1; -
10 Q150B1025 Болт 2; -
11 DZ95259470023 Bracket 1; -
12 Q150B1035 Болт 2; -
13 Q33210 Гайка 4; -
14 190003989301 Clip 2; -
15 DZ9100470085 Hose 1; -
16 190003962651 Болт 1; -
17 190003098031 Шайба уплотнительная 2; -
18 199100470076 Гайка-штуцер 1; -
19 DZ9100130011 Steering pump 1; -
20 DZ96189470110 Nozzle 1; -
21 DZ9100470108 Трубка высокого давления 1; -
22 Q33206 Шайба стопорная 2; -
23 138091360181 Хомут 1; -
24 161000060211 Резиновый шланг 1; -
25 Q40106 Шайба 8х16х2-SТ-А3С 2; -
26 Q150B0620 Hex.screw 1; -
27 Q150B1030 Болт 1; -
28 Q40210 Шайба 1; -
29 DZ95259470050 Bracket 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
