BUMPER AND FRONT BRACKET
/ Shaanxi Shacman SX3256DR384 (F3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

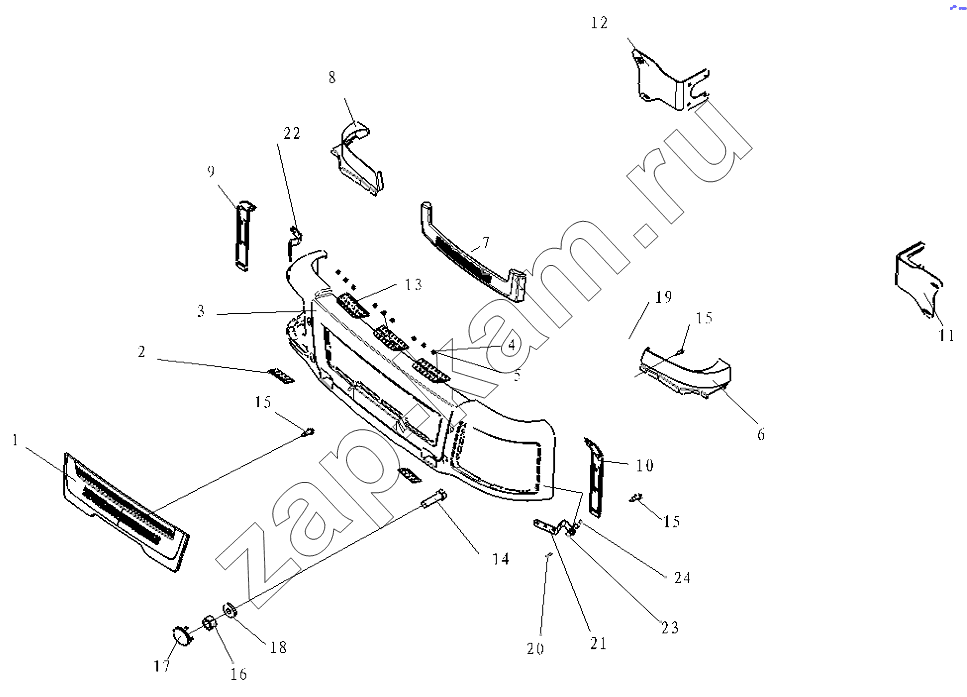

Схема/чертеж: BUMPER AND FRONT BRACKET / Shaanxi Shacman SX3256DR384 (F3000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 DZ93189932122 Grid 1; -
2 DZ93259932162 Skidproof board lower 2; -
3 DZ93259932159 Synthetic bumper assembly 1; -
4 Q40106 Шайба 8х16х2-SТ-А3С 9; -
5 Q4400612 Rivet 9; -
6 DZ93259932167 Trim left wide 1; -
7 DZ93259932168 Trim right wide 1; -
8 DZ93259932169 Trim center 1; -
9 DZ93259932103 Trim left 1; -
10 DZ93259932104 Trim right 1; -
11 DZ93189932210 Position base left 1; -
12 DZ93189932220 Position base right 1; -
13 DZ93259932161 Skidproof board upper 3; -
14 Q151B1240 Hex screw 12; -
15 81.90470.0618 Винт РТ-КА6х20-WN1411-10,9-А3R 14; -
16 190003888457 Гайка самоблокировочная 12; -
17 190003936012 Washer 4; -
18 DZ93189932104 Cover 4; -
19 81.90470.0618 Винт РТ-КА6х20-WN1411-10,9-А3R 4; -
20 Q150B1030 Болт 4; -
21 DZ93259932163 Jointbracket left 1; -
22 DZ93259932164 Jointbracket right 1; -
23 Q40110 Шайба 4; -
24 Q33210 Гайка 2; -
