RIGHT DOOR STEP
/ Shaanxi Shacman SX3256DR384 (F3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

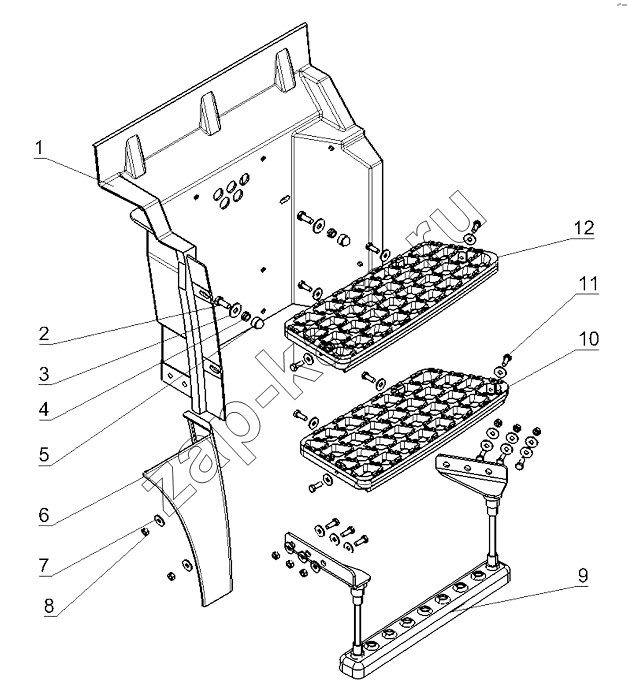

Схема/чертеж: RIGHT DOOR STEP / Shaanxi Shacman SX3256DR384 (F3000)
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 DZ13241240426 Right door step l; -
2 Q150B1025 Болт 2; -
3 Q40210 Шайба 2; -
4 190003888730 Hexagon self-locking thin nut 2; -
5 88.96002.0027 Крышка М14х1,5х30-10,9-МАN183-В1 2; -
6 DZ13241240428 Upper right decorative panel 1; -
7 Q40208 Шайба 26; -
8 Q340B08 Гайка 10; -
9 DZ13241240720 Right lower step assembly 1; -
10 DZ13241240902 Step center 1; -
11 Q150B0822Q Hex bolt 16; -
12 DZ13241240901 Step upper 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
