EXHAUSTING AND MUFFLER
/ Shaanxi Shacman SX3256DT384

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

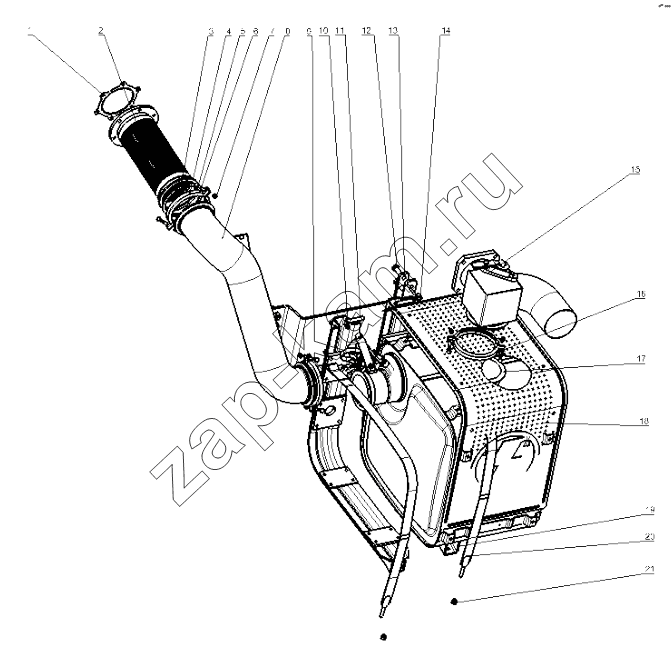

Схема/чертеж: EXHAUSTING AND MUFFLER / Shaanxi Shacman SX3256DT384
1
2
3
4
5
6
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 DZ9112540016 Уплотнительная прокладка 1; -
2 DZ95259540322 Hose 1; -
3 DZ9112540017 Gasket 3; -
4 DZ9112540001 Clip 10; -
5 Q33208 Гайка 8; -
6 Q150B0845 Hex screw 8; -
8 DZ95259540521 Muffler Exhaust pipe Assembly 4; -
9 DZ95259540428 Bracket Assembly 1; -
10 Q5004020 Cotter pin 1; -
11 Q5101265 Pin shaft 1; -
12 Q33214 Гайка 1; -
13 DZ9100760024 Saucer 8; -
13 Q150B1445 Болт 4; -
14 SZ954001101 EGP bracket assembly 2; -
15 DZ95259540250 Exhaust pipe 1; -
16 DZ9112540001 Clip 1; -
17 DZ9112540017 Gasket 2; -
18 DZ95259540386 Cowling insulation 1; -
19 DZ95259540346 Compositive SCR box 1; -
20 SZ954001107 Front bracket assembly 2; -
21 Q33210 Гайка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
