STR
/ Shaanxi Shacman SX3256DT384

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

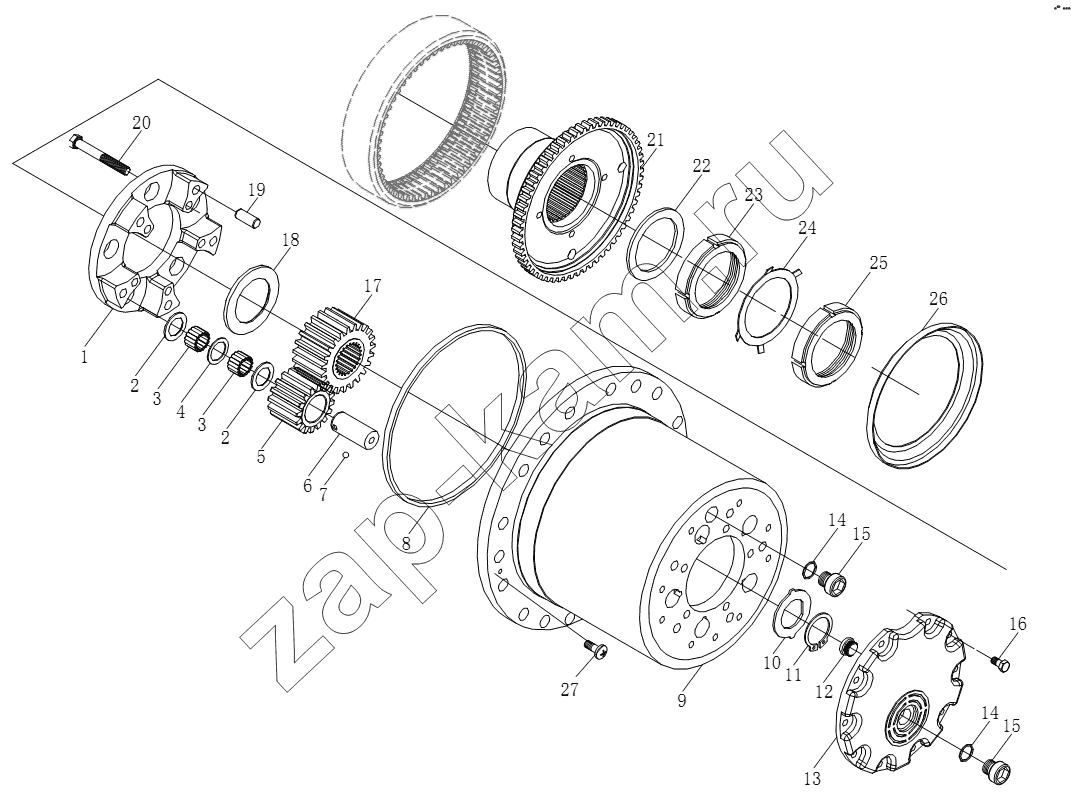

Схема/чертеж: STR / Shaanxi Shacman SX3256DT384
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 199112340029 Planet shelf assy 4; -
1 199112340018 Planet shelf 4; -
2 199012340075 Planet gear washer 40; -
3 1-99-934-013 Quill roller bearing 40; -
4 199012340077 Washer 20; -
5 199012340122 Planet gear 20; -
6 199012340004 Planet gear axle 20; -
7 190003330148 Steel ball 20; -
8 199012340029 Packing ring 8; -
9 199012340069 Hub reductor case 4; -
10 188000410097 Washer 4; -
11 190003933351 Circlip for axle 4; -
12 199012340011 End cap pin 4; -
13 DZ91129340025 End cap 4; -
14 190003098026 Packing ring 8; -
15 DZ9112346116 Square head tapered plug 8; -
16 Q150B1014 Hex bolt 40; -
17 199012340005 Central gear 4; -
18 199012340076 Central gear washer 4; -
19 190003901704 Pin 20; -
20 190003803671 Hex bolt 20; -
21 DZ91129340106 Gear ring bearer 4; -
21 DZ91129340107 Gear ring bearer assy 4; -
22 188000420033 Gear ring seat ring 4; -
23 DZ9112340215 Circle nut 4; -
24 168000340015 Stop washer 4; -
25 DZ9112340216 Circle nut 4; -
26 190003825520 Silt bolt 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
