FUEL TANK ASSEMBLY 500L
/ Shaanxi Shacman SX32586T384 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

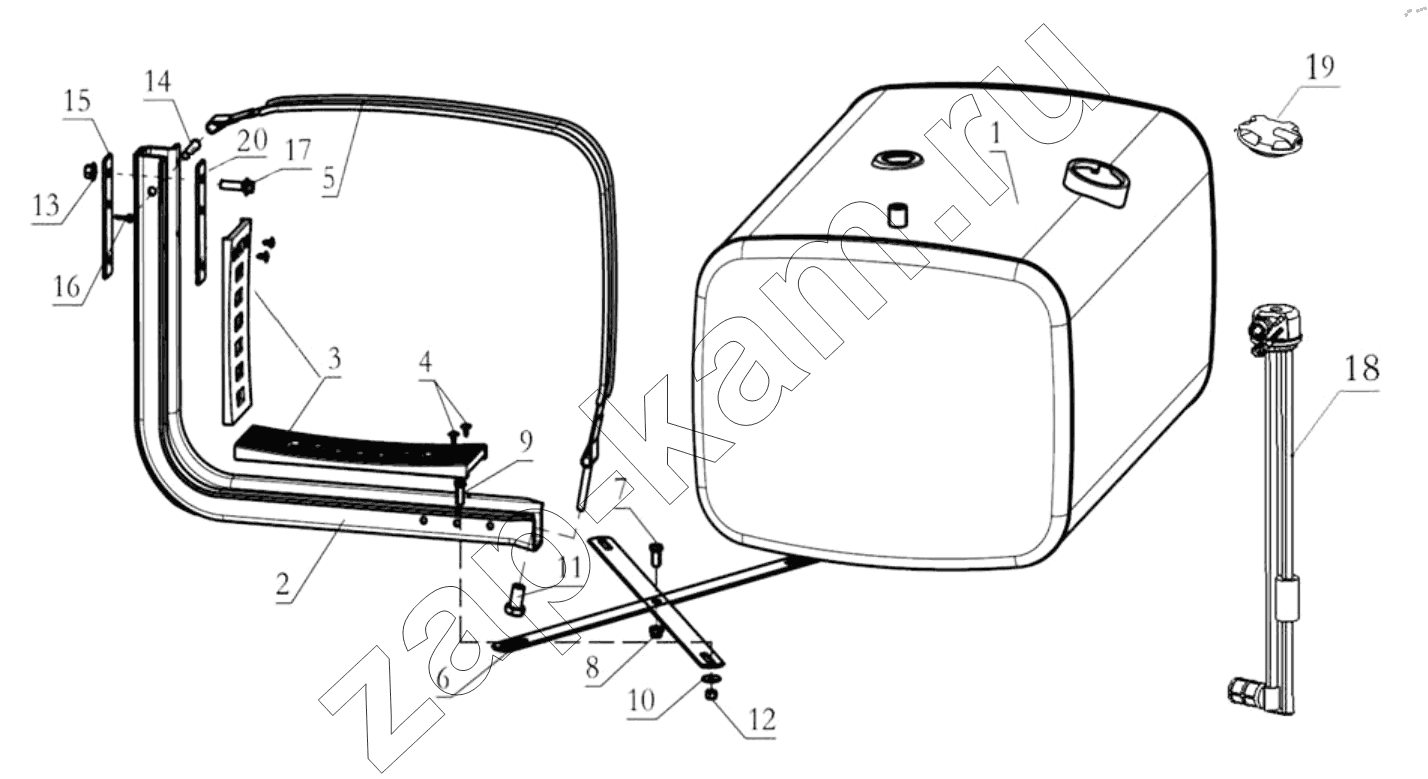

Схема/чертеж: FUEL TANK ASSEMBLY 500L / Shaanxi Shacman SX32586T384 (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
DZ95189553111 DZ95189553111 Bracket 3; -
DZ9114552750 DZ9114552750 Bracket 3; -
DZ91189554901 DZ91189554901 Rearplate 3; -
SZ955000861 SZ955000861 Cover 1; -
DZ93189554106 DZ93189554106 Cover 1; -
DZ93259551142 DZ93259551142 Sensor 1; -
DZ93189551042 DZ93189551042 Sensor 1; -
Q1811460TF3 Q1811460TF3 Angle flange face bearing toothed bolt - fine teeth 1; -
DZ91189551531 DZ91189551531 Plate 12; -
Q5101265 Q5101265 Pin shaft 2; -
1 DZ93189551460 Fuel Tank 1; -
2 SZ955001591 Bracket 3; -
3 DZ91189552039 Rearplate 6; -
4 81.96002.0333 Tack 12; -
5 DZ91259550692 Fasteming 3; -
6 DZ91189553101 Drawstring 4; -
7 Q151C1225T1F Hex screw 2; -
8 3 Locking nut 2; по запросу - 44 950 ₽
9 190003888457 Гайка самоблокировочная 6; -
10 Q150B1030T1F Washer 6; -
11 3 Nut 3; по запросу - 44 950 ₽
12 Q402B10 Washer 6; -
13 DZ91189550396 Nut 12; -
14 Q33210T2F3 Hex nut 3; -
15 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 1; -
16 SZ955000007 Cotterpin 3; -
17 DZ9114551551 Hex screw 12; -
18 Q5004020 Cotter pin 1; -
19 DZ93189556042 Cover 1; -
20 DZ95189550061 Plate 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
