  5. RIGHT FOOT PANEL

RIGHT FOOT PANEL
/ Shaanxi Shacman SX32586T384 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

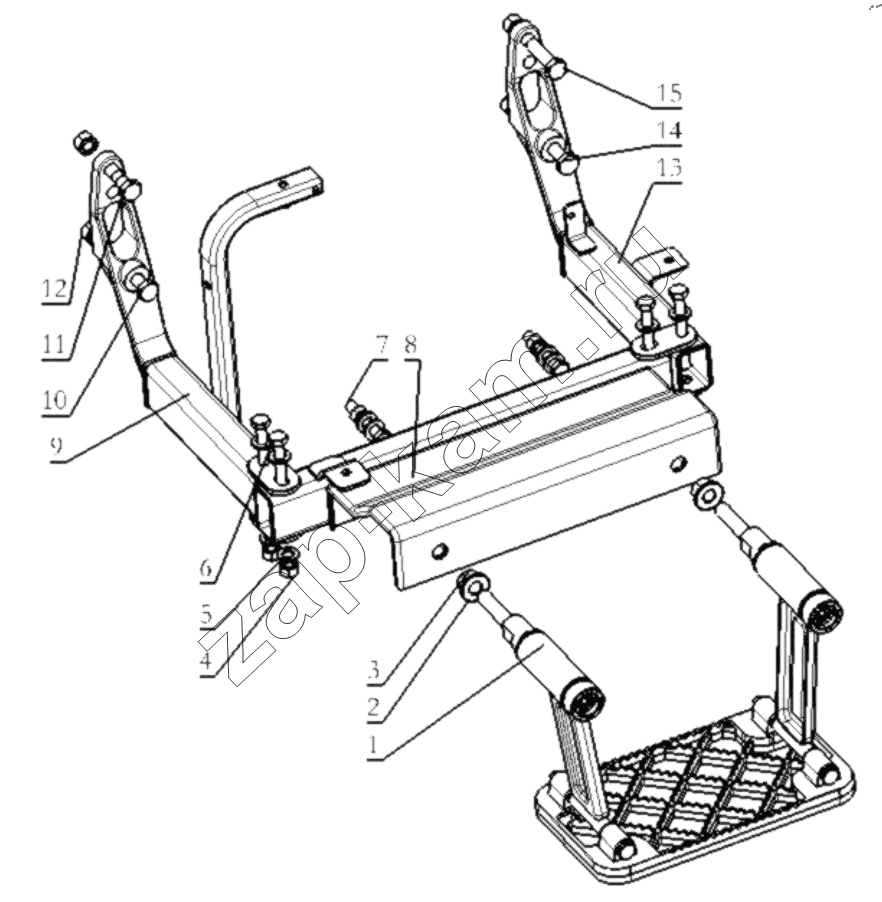

Схема/чертеж: RIGHT FOOT PANEL / Shaanxi Shacman SX32586T384 (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 DZ14251240130 Ladder assembly 1; -
2 Q40116 Шайба 2; -
3 190003888459 Гайка VМ16х1,5DIN980 2; -
4 Q341C12T2F3 I-type hexagon nut 7; -
5 Q40112 Шайба 14; -
6 Q151C12100T1F3 Hex head bolts-fine pitch 4; -
7 Q151C1270T1F3 Hex head bolts-fine pitch 3; -
8 DZ14251244200 Bracket assembly left 1; -
9 DZ14251247600 Bracket assembly left 1; -
10 Q151B1450T1F3 Hex head bolt - fine teeth 2; -
11 Q151C12100T1F3 Hex head bolts-fine pitch 1; -
12 190003888458 Гайка 4; -
13 DZ14251241200 Step right bracket welding assembly one 1; -
14 Q151B1490T1F3 Hex bolt 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
