THE INTERIOR TRIM ASSEMBLY
/ Shaanxi Shacman SX32586T384 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

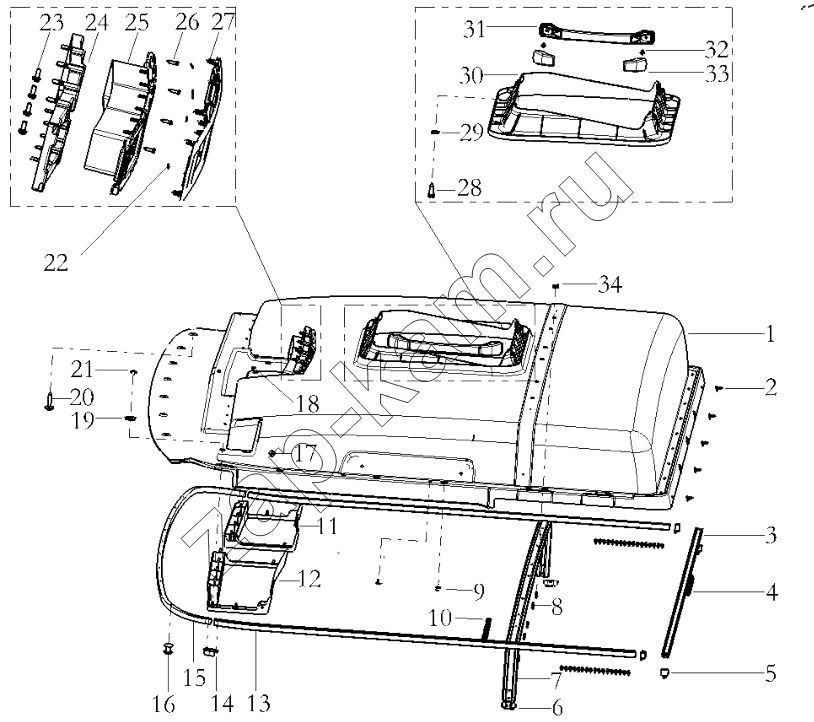

Схема/чертеж: THE INTERIOR TRIM ASSEMBLY / Shaanxi Shacman SX32586T384 (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Поз. Артикул Название детали Кол-во Цена
1 DZ14251610511 Grocery box top lid lining 1; -
2 DZ13241610246 Buckle 13; -
3 DZ14251610026 Rear curtain rail 1; -
4 DZ13241571425 Front curtain rail 51; -
5 DZ14251610012 Middle screen rail 4; -
6 DZ13241571412 Middle guide rail cover 2; -
7 DZ14251610513 Medium curtain rail 1; -
8 Q2714219 Cross groove pan head self-tapping screw 18; -
9 DZ13241571424 Grab handle assembly 18; -
10 DZ14251611413 Middle guide rail ball 17; -
11 DZ14251610516 Right storage box 1; -
12 DZ14251610515 Left storage box 1; -
13 DZ14251610521 Side window rails 2; -
14 DZ13241571428 Side rail end cap 2; -
15 DZ14251610379 Front window rail 1; -
17 Q2714213 Pan head self-tapping screw 9; -
18 DZ14251610346 Retractor fixed support frame reed nut 2; -
19 Q40206 Шайба 5; -
20 DZ14251610246 Buckle 16; -
21 Q340B05 Гайка 7; -
22 Q40205 Шайба 8; -
23 Q2140616 Болт 4; -
24 DZ14251610519 Installing the sheet metal frame 4; -
25 DZ14251610518 Glove box tachograph back panel 1; -
26 Q2714219 Cross groove pan head self-tapping screw 8; -
27 DZ14251610517 Trash box tachographs panel 1; -
28 Q2140616 Болт 4; -
29 Q40206 Шайба 4; -
30 DZ14251610152 Skylight decorative cover 1; -
31 DZ14251610161 Pan-head screw 1; -
32 Q2140630 Screw 2; -
33 DZ14251610162 Shake handshandle 2; -
34 06.13189.0099 Пластина-фиксатор SТ4,8-2-МАN183-В1 6; -
