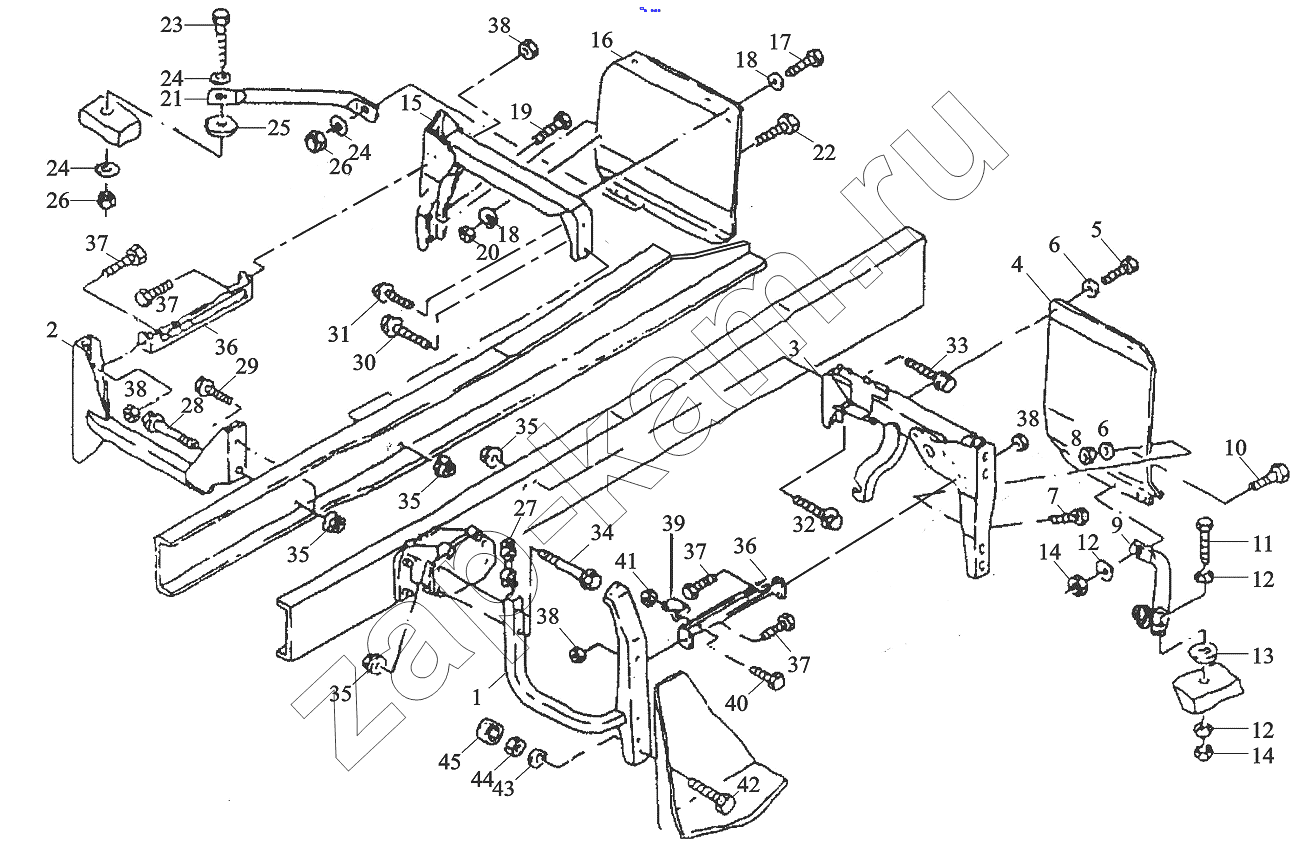

Foot panel bracket
/ Shaanxi Shacman SX3258DR384—F2000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
12
12
13
14
14
15
16
17
18
18
20
21
23
24
24
24
25
26
26
28
29
30
31
32
33
34
35
35
35
35
36
36
37
37
37
37
38
38
38
38
38
38
38
38
40
41
42
43
44
45
Поз. Артикул Название детали Кол-во
1 DZ1640240080 Bracket assembly left front 1;
2 DZ1640240060 Bracket assembly right front 1;
3 DZ1640240235 Bracket assembly right front 1;
4 DZ1642240017 Cover plate left rear 1;
5 Q150B0612 Hex bolt 1;
6 Q40106 Шайба 8х16х2-SТ-А3С 1;
7 Q150B0612 Hex bolt 2;
8 Q33206 Шайба стопорная 2;
9 81.41890.0051 Левый кронштейн 1;
10 Q150B0820 Болт 1;
11 Q150B0830 Болт 1;
12 Q40208 Шайба 4;
13 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 1;
14 Q340B08 Гайка 2;
15 DZ1640240240 Bracket assembly right rear 1;
16 DZ1642240018 Cover plate right rear 1;
17 Q150B0612 Hex bolt 2;
18 Q40106 Шайба 8х16х2-SТ-А3С 4;
20 Q33206 Шайба стопорная 2;
21 81.41890.0050 Правый кронштейн 1;
23 Q150B0830 Болт 1;
24 Q40208 Шайба 1;
25 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 1;
26 Q340B08 Гайка 1;
28 Q151B1495TF2 Hex bolt 1;
29 Q151B1445TF2 Hex bolt 1;
30 Q151B1440TF2 Hex bolt 2;
31 Q151B1430TF2 Hex bolt 2;
32 Q151B1440TF2 Hex bolt 2;
33 Q151B1430TF2 Hex bolt 2;
34 Q151B1465TF2 Болт 2;
35 Q341B14T13F2 Гайка 12;
36 81.41890.0044 Держатель 2;
37 Q150B0820 Болт 4;
38 Q340B08 Гайка 4;
38 Sensor Sensor 2;
40 Q150B0820 Болт 2;
41 Q340B08 Гайка 2;
42 Q150B0822Q Hex bolt 8;
43 Q40208 Шайба 8;
44 Q340B08 Гайка 8;
45 88.96002.0027 Крышка М14х1,5х30-10,9-МАN183-В1 8;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
