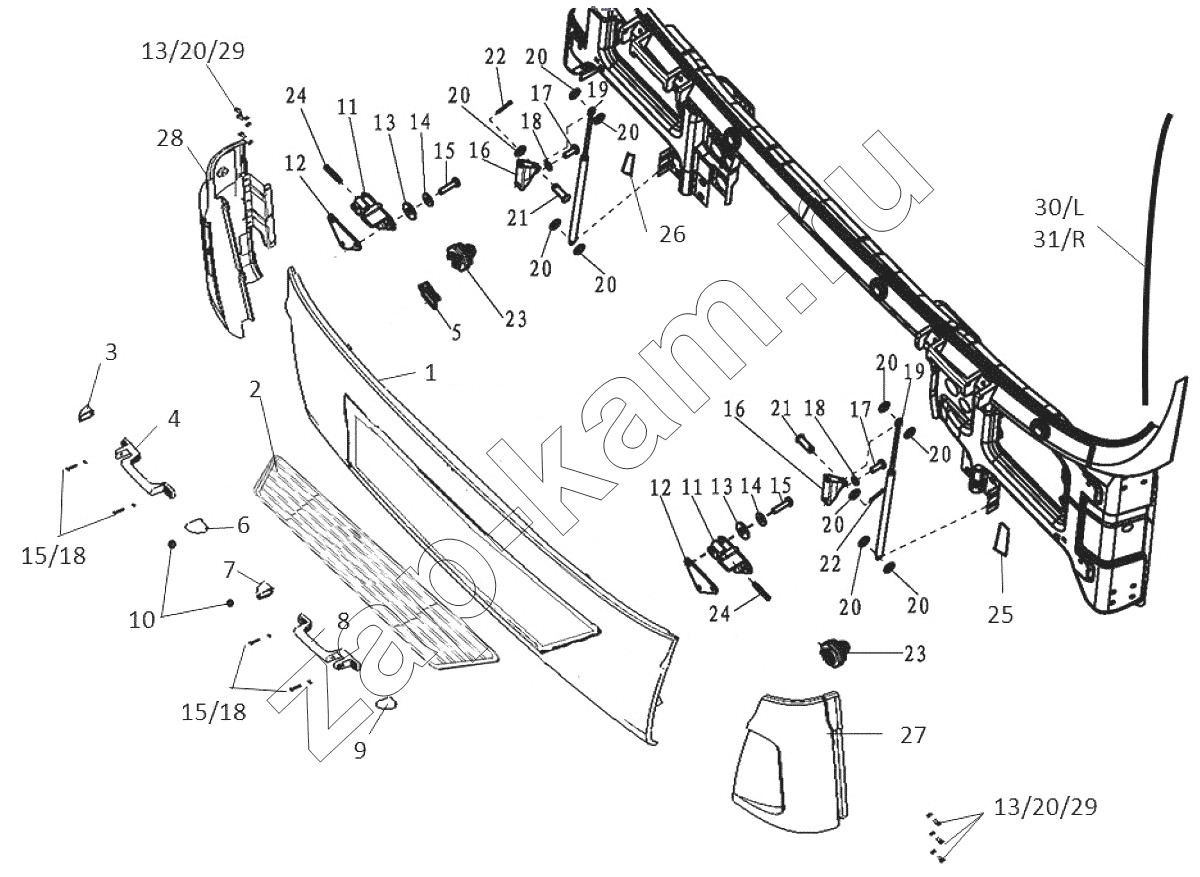

| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | DZ1642110044 | Кожух радиаторной решетки | 1; | |
| 2 | DZ1642110060 | Радиаторная решетка | 1; | |
| 3 | 81.97001.0500 | Правая крышка | 1; | |
| 4 | 81.97001.5082 | Правая ручка | 1; | |
| 5 | 81.92501.0029 | Хомут | 16; | |
| 6 | 81.97001.0501 | Левая крышка | 1; | |
| 7 | 81.97001.0498 | Правая крышка | 1; | |
| 8 | 81.97001.5081 | Левая ручка | 1; | |
| 9 | 81.97001.0499 | Левая крышка | 1; | |
| 10 | 81.96002.0347 | Пробка | 2; | |
| 11 | 81.62440.0031 | Кронштейн | 2; | |
| 12 | 81.62440.0022 | Пластина | 2; | |
| 13 | Q40208 | Шайба | 10; | |
| 14 | Q40206 | Шайба | 6; | |
| 15 | Q150B0625 | Hex. Screw | 14; | |
| 16 | 81.62440.0023 | Кронштейн | 2; | |
| 17 | Q150B0616 | Болт | 4; | |
| 18 | Q40106 | Шайба 8х16х2-SТ-А3С | 12; | |
| 19 | DZ13241110033 | Air spring assy | 2; | |
| 20 | Q5100824 | Pin roll | 2; | |
| 21 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | 22; | |
| 22 | Q5002020 | Cotter pin | 4; | |
| 23 | DZ1642110010 | Buffer | 2; | |
| 24 | 81.90201.0163 | Палец | 2; | |
| 25 | DZ1642110030 | Left trestle | 2; | |
| 26 | DZ1642110040 | Right trestle | 2; | |
| 27 | DZ13241870025 | Left air defiector erternai board | 1; | |
| 28 | DZ13241870026 | Right air defiector erternai board | 1; | |
| 29 | Q150B0820 | Болт | 10; | |
| 30 | 81.62910.0051 | Облицовка защитная левая | 1; | |
| 31 | 81.62910.0052 | Облицовка защитная правая | 1; |
