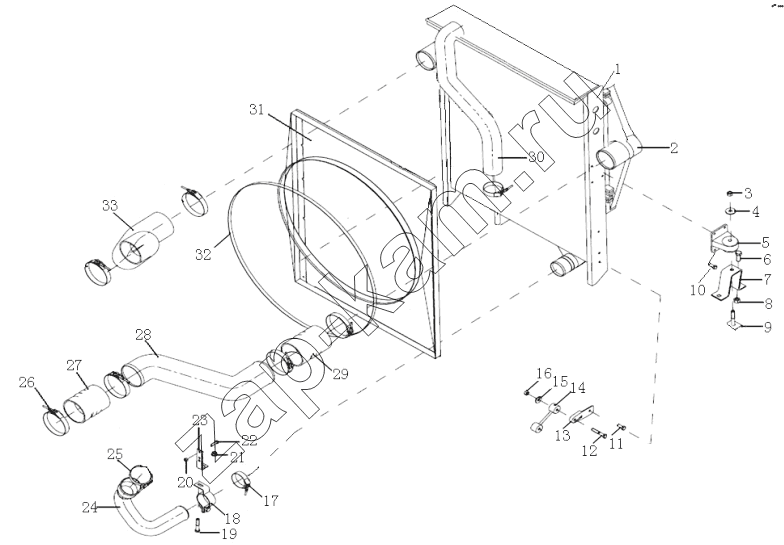

COOLER SYSTEM (F3000/WP12)
/ Shaanxi Shacman SX3316DT366
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
28
29
30
31
31
32
33
33
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| DZ95259532212 | DZ95259532212 | Radiator | 1; | |
| DZ95259531501 | DZ95259531501 | Промежуточный радиатор | 1; | |
| 1 | DZ95259532211 | Radiator | 1; | |
| 2 | DZ95259531502 | САС | 1; | |
| 3 | 06.11240.0411 | Гайка | 2; | |
| 4 | Q40212 | Washer | 4; | |
| 5 | 81.06225.6008 | Держатель радиатора в сборе | 2; | |
| 6 | Q151B1445T1F3 | Hex screw | 4; | |
| 7 | DZ95259538880 | Left support | 1; | |
| 7 | DZ95259538890 | Right support | 1; | |
| 7 | DZ95259538870 | Правый держатель радиатора | 1; | |
| 7 | DZ95259538860 | Левый держатель радиатора | 1; | |
| 8 | Q33214 | Гайка | 4; | |
| 9 | DZ9112538040 | Опора в сборе | 2; | |
| 10 | Q150B0816TF2 | Болт | 8; | |
| 11 | Q150B1050 | Hex.screw | 8; | |
| 12 | DZ95259538810 | Правый анкер | 4; | |
| 13 | DZ95259538809 | Левый анкер | 1; | |
| 14 | 81.06245.0043 | Опора в сборе | 1; | |
| 15 | Q40110 | Шайба | 1; | |
| 16 | Q33210T2F3 | Hex nut | 7; | |
| 17 | Q67683 | Хомут | 3; | |
| 18 | DZ93259538606 | Нажим трубы | 1; | |
| 19 | Q150B1050 | Hex.screw | 1; | |
| 20 | Q33214 | Гайка | 2; | |
| 21 | Q33210T2F3 | Hex nut | 1; | |
| 22 | Q150B1435 | Болт | 2; | |
| 23 | DZ93259538062 | Планка | 1; | |
| 24 | DZ95319535812 | Резиновая труба | 1; | |
| 24 | DZ95259535814 | Inlet rubber hose | 1; | |
| 25 | Q67695 | Clip | 1; | |
| 26 | DZ9003532115 | Хомут | 6; | |
| 27 | DZ93259535303 | Rubber hose | 1; | |
| 28 | DZ95259534018 | Впускная труба радиатора | 1; | |
| 28 | DZ95259534031 | Inlet pipe | 1; | |
| 29 | DZ93259535308 | Rubber hose | 1; | |
| 30 | DZ95259535402 | Резиновая труба | 1; | |
| 31 | DZ95259536070 | Air duct assembly | 1; | |
| 31 | DZ95259538602 | Air duct assembly | 1; | |
| 32 | DZ91259538602 | Хомут | 1; | |
| 33 | DZ95259535406 | Outlet rubber hose | 1; | |
| 33 | DZ95259535404 | Outlet rubber hose | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
