EXHAUSTING AND EGP
/ Shaanxi Shacman SX3316DT366
1
2
3
4
4
5
6
7
8
8
8
8
8
8
8
9
9
9
9
10
10
10
10
10
10
11
11
11
11
12
12
13
13
14
14
14
14
15
15
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

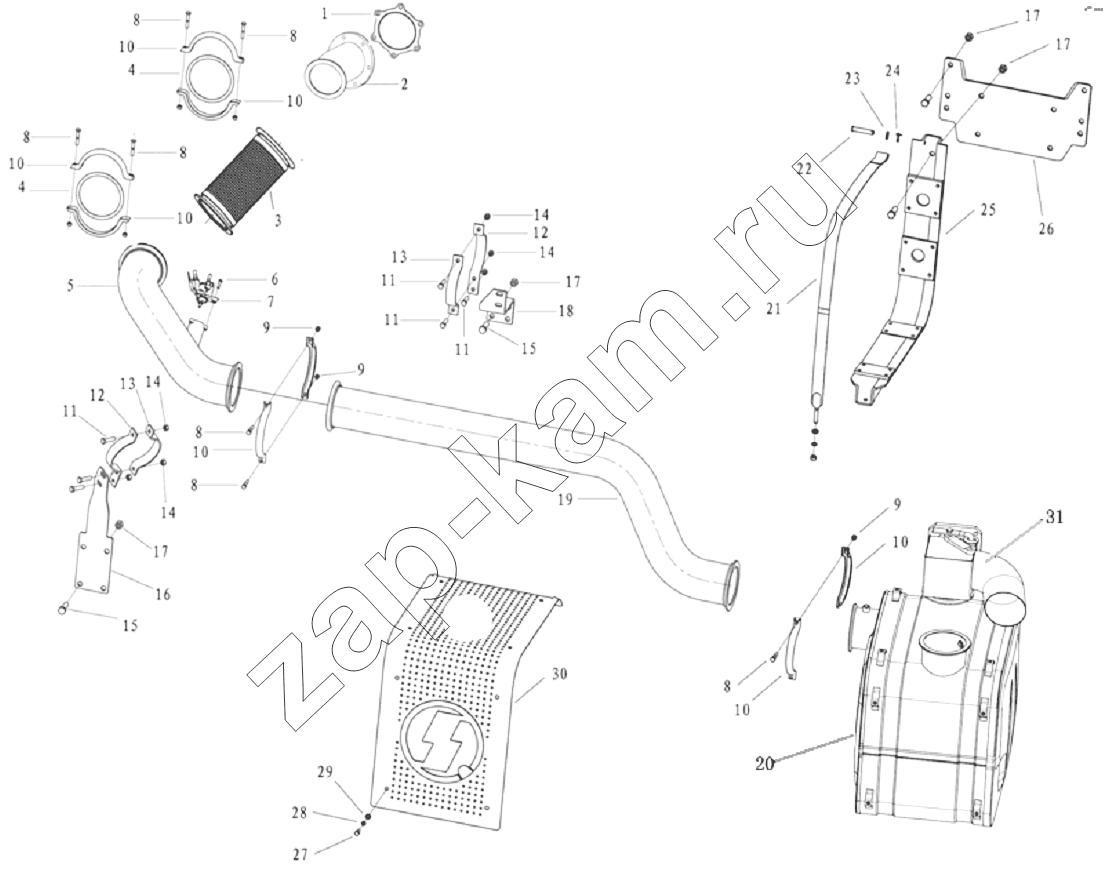

| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | DZ9112540016 | Уплотнительная прокладка | 1; | |
| 2 | DZ95259541015 | Exhaust pipe | 1; | |
| 3 | DZ95259540322 | Hose | 1; | |
| 4 | DZ9112540017 | Gasket | 2; | |
| 5 | DZ95319540505 | Exhaust pipe assembly | 1; | |
| 6 | Q150B0625 | Hex. Screw | 3; | |
| 7 | DZ95259540355 | Urea spray nozzle | 1; | |
| 8 | Q150B0845 | Hex screw | 8; | |
| 9 | Q33208 | Гайка | 8; | |
| 10 | DZ9112540001 | Clip | 8; | |
| 11 | Q150B1035 | Болт | 4; | |
| 12 | DZ9118540313 | Хомут | 2; | |
| 13 | DZ9118540319 | Хомут | 2; | |
| 14 | Q33210 | Гайка | 4; | |
| 15 | Q150B1445T1F3 | Hex screw | 14; | |
| 16 | SZ954000997 | Bracket | 1; | |
| 17 | Q33214 | Гайка | 14; | |
| 18 | DZ95319540201 | Bracket | 1; | |
| 19 | DZ95319540503 | Exhaust pipe assembly | 1; | |
| 20 | DZ95259540345 | EGP | 1; | |
| 21 | SZ954001107 | Front bracket assembly | 2; | |
| 22 | Q5101265 | Pin shaft | 2; | |
| 23 | Q40112 | Шайба | 2; | |
| 24 | Q5004020 | Cotter pin | 2; | |
| 25 | SZ954001101 | EGP bracket assembly | 2; | |
| 26 | DZ95319540308 | Bracket assembly | 1; | |
| 27 | Q150B0816 | Болт | 8; | |
| 28 | Q40208 | Шайба | 8; | |
| 29 | Q40308 | Шайба пружинная | 8; | |
| 30 | DZ95259540386 | Cowling insulation | 1; | |
| 31 | DZ95259540250 | Exhaust pipe | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
