FRONT SHOCK ABSORBER (DC93319680109)
/ Shaanxi Shacman SX3316DT366

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

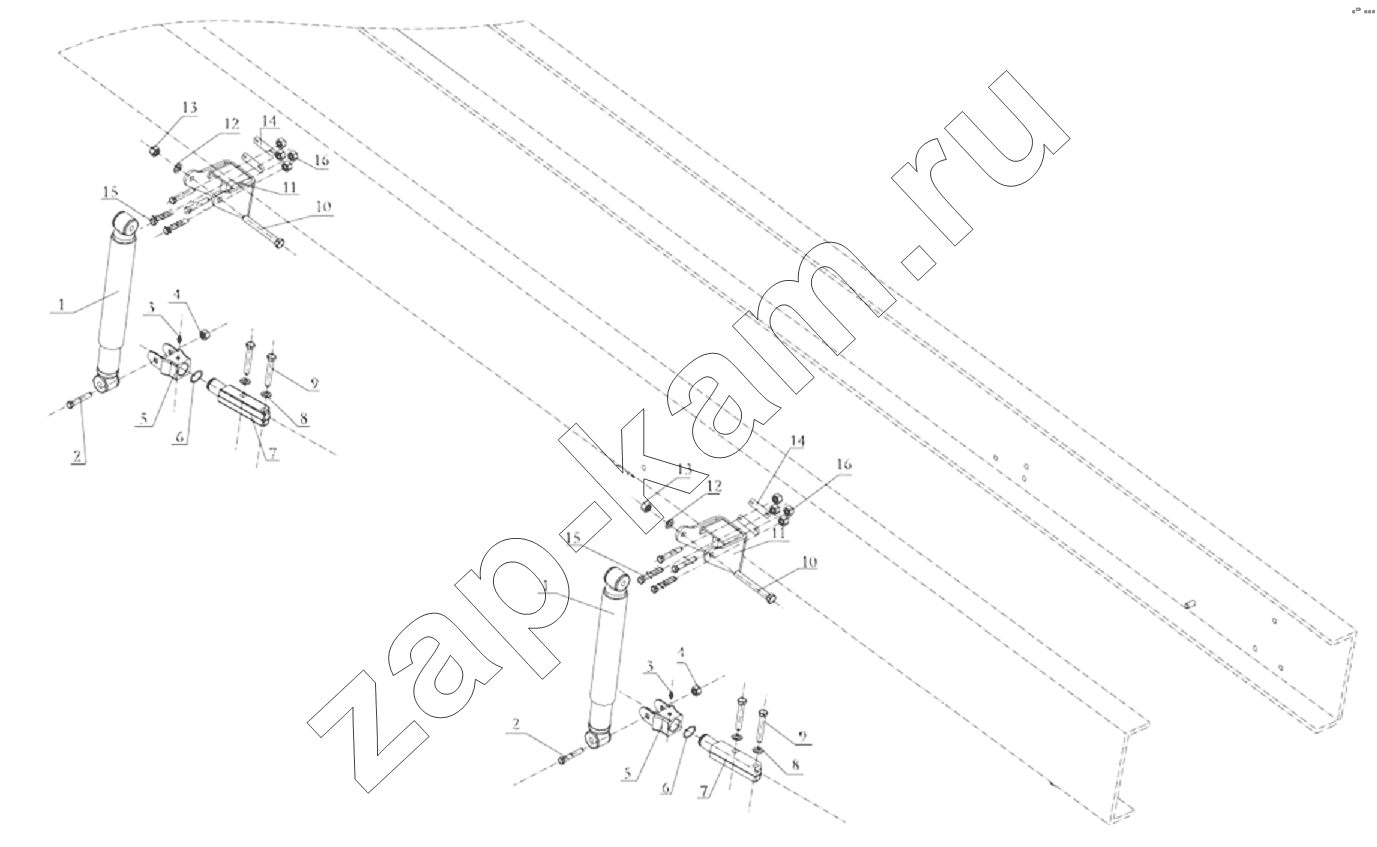

Схема/чертеж: FRONT SHOCK ABSORBER (DC93319680109) / Shaanxi Shacman SX3316DT366
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
Поз. Артикул Название детали Кол-во Цена
1 DZ91319680001 Shock absorber 4; -
2 199012680009 Болт 4; -
3 190003963112 Масленка 4; -
4 190003888459 Гайка VМ16х1,5DIN980 4; -
5 199012680025 Вилка 4; -
6 190003933242 Борткольцо 4; -
7 DZ9100680065 Кронштейн 4; -
8 Q40316 Шайба пружинная 8; -
9 Q151B1660 Болт 8; -
10 DZ9100680038 Bolt 4; -
11 DZ9118680020 Shock absorber bracket assembly 4; -
12 Q40016 Small washer 4; -
13 190003888459 Гайка VМ16х1,5DIN980 4; -
14 199100680021 Пластина 8; -
15 Q151C1245 Болт 16; -
16 190003888457 Гайка самоблокировочная 16; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
