TRANSMISSION HARNESS
/ Shaanxi Shacman SX3316DT366

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

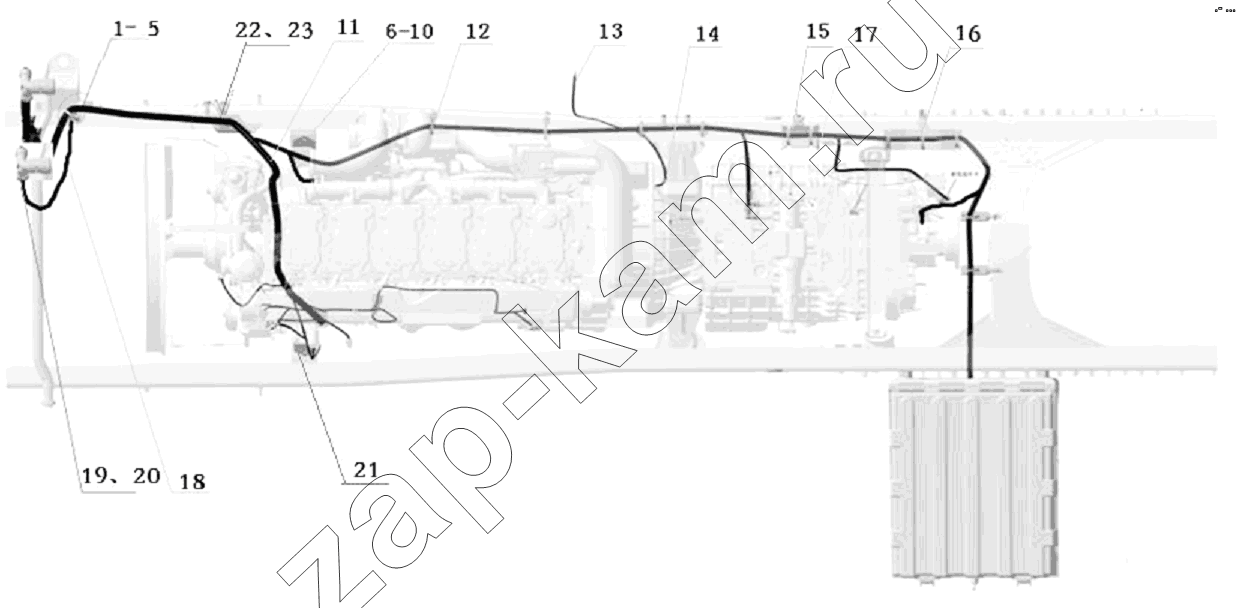

Схема/чертеж: TRANSMISSION HARNESS / Shaanxi Shacman SX3316DT366
1
5
6
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 SZ979000907 Bracket 2; -
2 Q150B1250 Болт 2; -
3 Q340B12 Гайка 2; -
4 Q40112 Шайба 2; -
5 Q40312 Шайба пружинная 2; -
6 DZ93189777202 Harness guide fixing bracket 1; -
7 Q150B1450 Hex head bolt 2; -
8 Q340B14 Гайка 2; -
9 Q40114 Шайба 2; -
10 Q40314 Шайба пружинная 2; -
11 DZ93189777201 Wire harness fixing bracket (engine mount) 1; -
12 DZ93189777211 Wire harness fixing bracket (gearbox suspension) 1; -
13 DZ93189777212 Wire harness fixing bracket (after gearbox mounting) 1; -
14 DZ95189777005 Drive recorder cable 1; -
15 121300050086 Seal 2; -
16 190000810930 Seal line ; -
17 DZ95189711706 Bracket 1; -
18 DZ96189777002 Harness turn bracket 2; -
19 Q340B14 Гайка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
