AIR CLEANING DEVICE
/ Shaanxi Shacman SX3316DT426C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

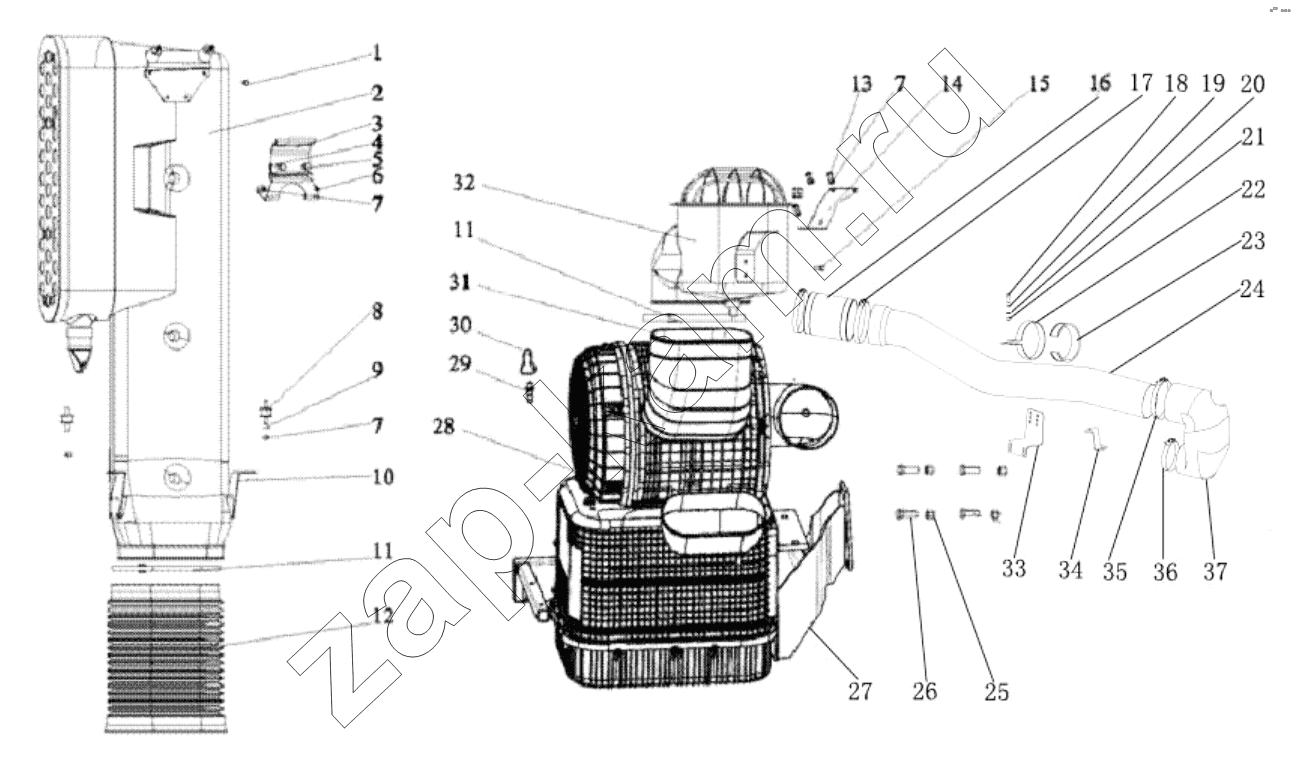

Схема/чертеж: AIR CLEANING DEVICE / Shaanxi Shacman SX3316DT426C
1
2
3
4
5
6
7
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
27
28
28
29
30
31
31
31
32
33
34
35
36
37
Поз. Артикул Название детали Кол-во Цена
1 Q2610816 Screw 2; -
2 DZ93259190005 Intake pipe assembly 7; -
3 81.62940.5011 Bracket 1; -
4 Q33210 Гайка 10; -
5 Q150B1030 Болт 2; -
6 DZ9112196038 Кронштейн 1; -
7 Q340B08 Гайка 11; -
8 81.96210.0289 Втулка 1; -
9 Q40308 Шайба пружинная 13; 10 ₽ - 60 ₽
10 DZ9112196034 Кронштейн 2; -
11 DZ9114190934 Clip 2; -
12 DZ93259190006 Screw pipe 1; -
13 Q150B0820 Болт 7; -
14 DZ9112190134 Кронштейн 1; -
15 Q2610860 Locking screw 2; -
16 DZ93319190020 Screw pipe 1; -
17 DZ9003532166 Хомут 2; -
18 Q150B1025 Болт 1; -
19 Q40310 Шайба 1; -
20 Q40110 Шайба 1; -
21 Q340B10T2F3 Type 1 hex nut 1; -
22 DZ93259190954 Clip 2; -
23 DZ93259190952 Cushion blocking 2; -
24 SZ919000775 Metal pipe 1; -
24 DZ95259190593 Metal pipe 1; -
25 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 5; -
26 Q151B1455TF3 Hex head bolts 5; -
27 DZ95259190440 Air cleaner Bracket 1; -
27 DZ95259190590 Air cleaner Bracket 1; -
27 DZ95319190505 Air cleaner Bracket 1; -
28 DZ91259190042 Oil-bath air cleaner 1; -
28 DZ91259190056 Oil-bath air cleaner 1; -
29 161200190040 on-off 1; -
30 169100770028 mantle 1; -
31 DZ95259190193 Hose 1; -
31 DZ95319190005 Hose 1; -
31 SZ919000703 Hose 1; -
32 DZ93259190009 Support 1; -
33 DZ9114190448 Hex nut 1; -
34 SZ919000012 Bracket 1; -
35 DZ9003532147 Хомут 2; -
36 DZ9003532122 Хомут 1; -
37 DZ93259190066 Syphon 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
