BUMPER AND FRONT BRACKET
/ Shaanxi Shacman SX3316DT426C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

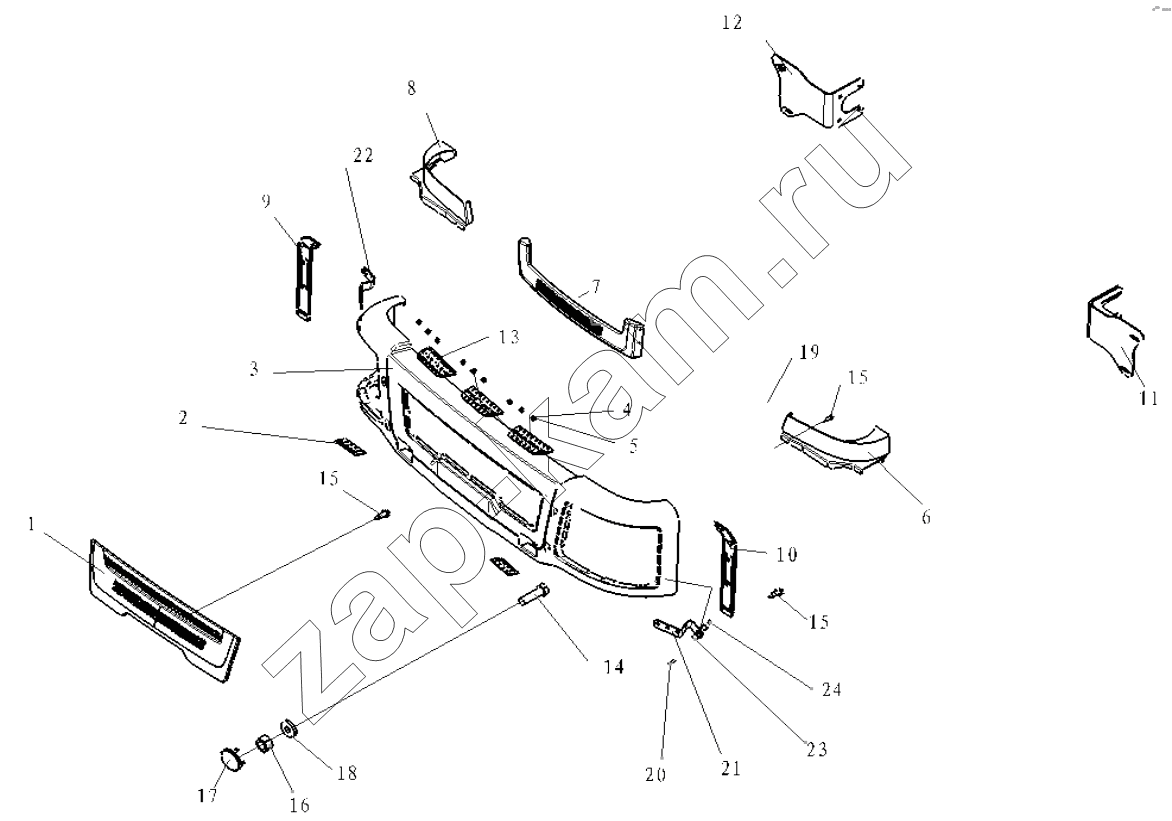

Схема/чертеж: BUMPER AND FRONT BRACKET / Shaanxi Shacman SX3316DT426C
1
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
15
15
15
16
17
18
19
20
21
21
22
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 DZ93189932122 Grid 1; -
1 DZ95189620021 grid 1; -
2 DZ93259932162 Skidproof board lower 2; -
3 DZ93259932159 Synthetic bumper assembly 1; -
4 Q40106 Шайба 8х16х2-SТ-А3С 10; -
5 Q4400513T19 Rivet 9; -
6 DZ93259932181 Trim left wide 1; -
7 DZ93259932182 Trim right wide 1; -
8 DZ93259932183 Trim center 1; -
9 DZ93259932103 Trim left 1; -
10 DZ93259932104 Trim right 1; -
11 DZ93189932210 Position base left 1; -
11 DZ95189620025 Synthetic left bracket assy 1; -
11 DZ93189932230 Position base left 1; -
12 DZ95189620030 Synthetic right bracket assy 1; -
12 DZ93189932240 Position base right 1; -
12 DZ93189932220 Position base right 1; -
13 DZ93259932161 Skidproof board upper 3; -
14 Q151C1240 Hexagon head bolts - fine teeth 12; -
15 Q2713513 Grooved oval head screw 12; -
16 190003888457 Гайка самоблокировочная 12; -
17 190003936012 Washer 4; -
18 DZ93189932104 Cover 2; -
19 Q2714819 Grooved oval head screw 2; -
20 Q150B1020T1F3 Hex screw 2; -
21 DZ93259932163 Jointbracket left 1; -
21 DZ93259932173 Jointbracket left 1; -
22 DZ93259932164 Jointbracket right 1; -
22 DZ93259932174 Jointbracket right 1; -
23 Q40110 Шайба 8; -
24 Q33210T2F3 Hex nut 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
