FRAME ASSY
/ Shaanxi Shacman SX3316DT426C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

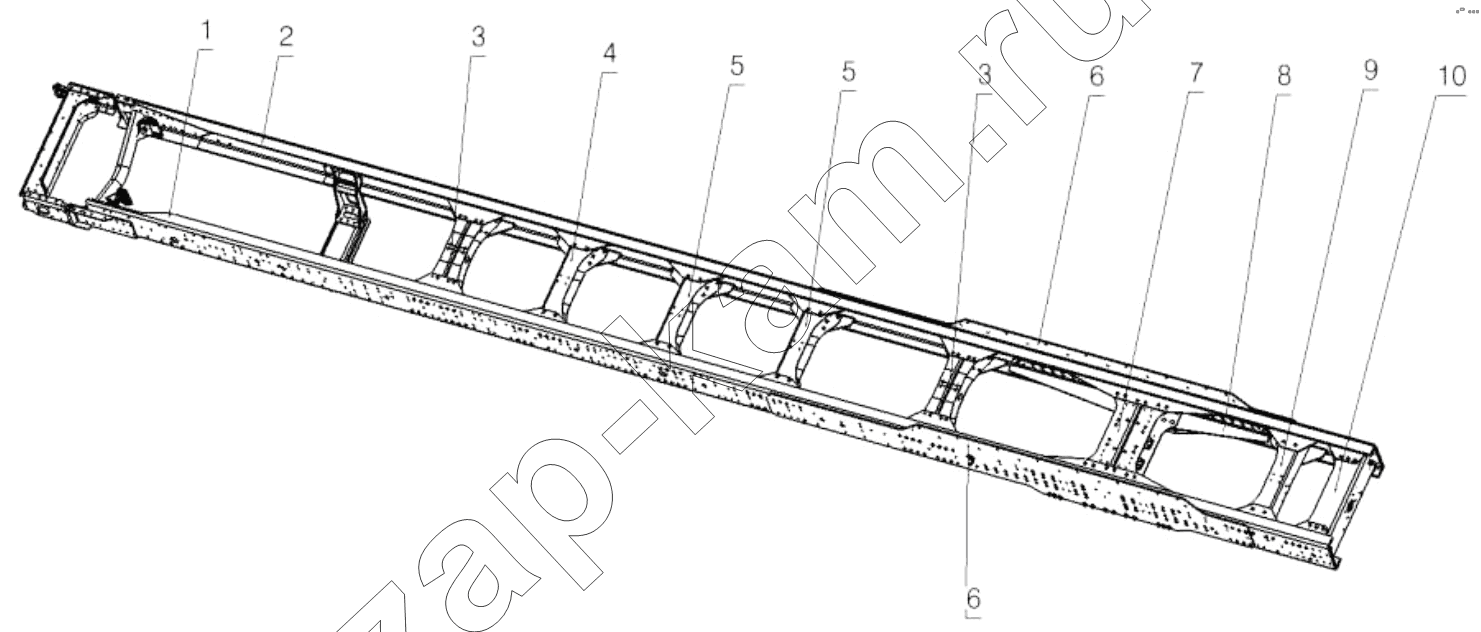

Схема/чертеж: FRAME ASSY / Shaanxi Shacman SX3316DT426C
1
2
3
3
4
5
5
6
6
7
8
9
10
Поз. Артикул Название детали Кол-во Цена
DZ95319512555 DZ95319512555 Frame assy 1; -
1 DZ95319512007 Left carling assy 1; -
2 DZ95319512008 Right carling assy 1; -
3 DZ95319510270 Cross member assy 2; -
4 DZ95319510287 Cross member assy 1; -
5 DZ95319510278 Cross member assy 2; -
6 DZ95319512111 Support plate 2; -
7 DZ95319512100 Cross member assy 1; -
8 DZ9114510011 Connection base 2; -
9 DZ95319510240 Cross member assy 1; -
10 DZ95319510250 Rear cross member assy 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
