FRONT SUSPENSION (DC95319690905)
/ Shaanxi Shacman SX3316DT426C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

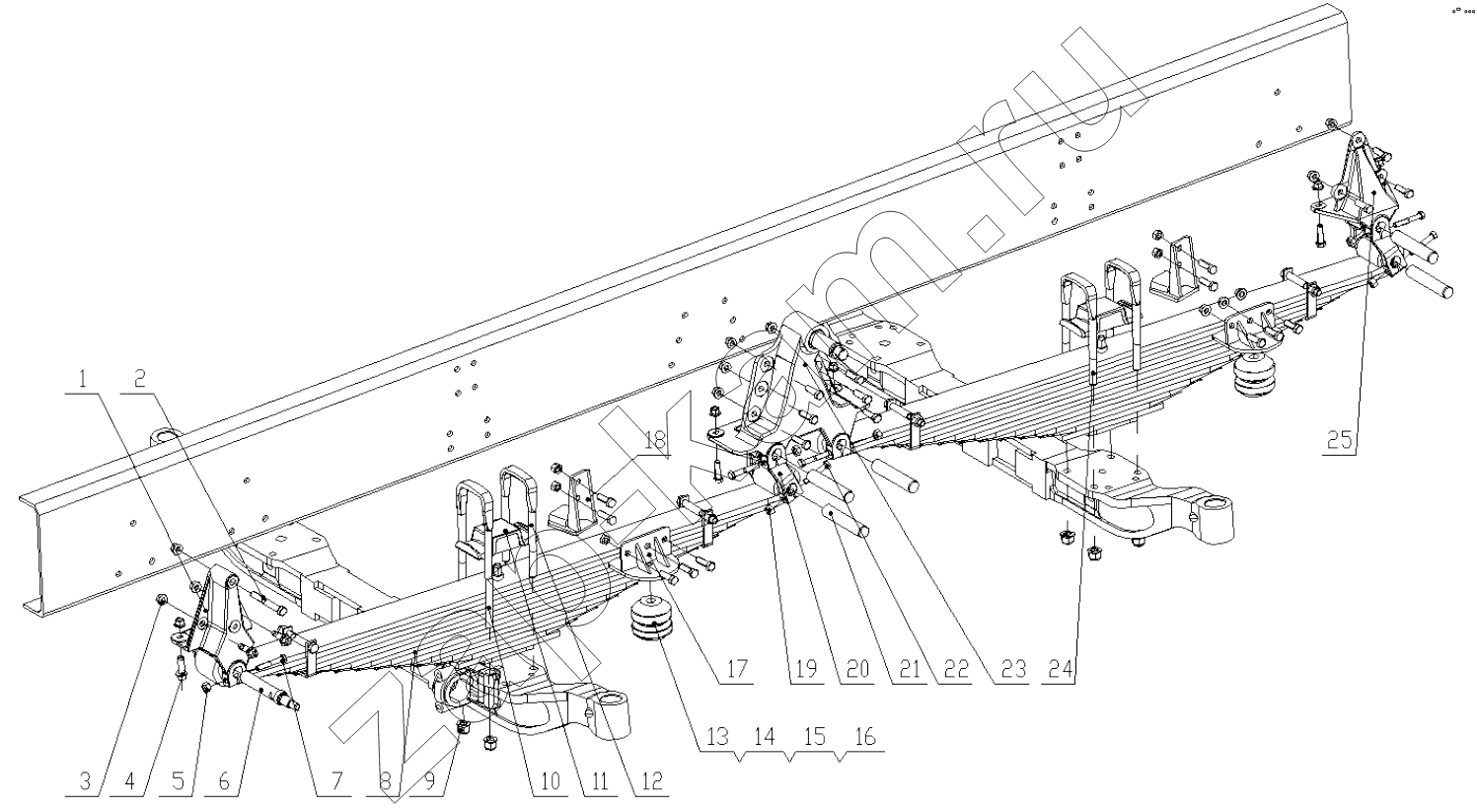

Схема/чертеж: FRONT SUSPENSION (DC95319690905) / Shaanxi Shacman SX3316DT426C
DZ95319690923
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Поз. Артикул Название детали Кол-во Цена
DZ95319690923 DZ95319690923 Front leaf spring middle bracket 1; -
1 DZ95319690921 Right front bracket, front spring 1; -
1 DZ95319690920 Front spring left front bracket 1; -
2 Q151B14110TF2 Hexagon head bolts-fine pitch 2; -
3 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 58; -
4 Q1811445TF2 Hex screw 56; -
5 190003888457 Гайка самоблокировочная 8; -
6 DZ9100520007 Стремянка рессоры 1; -
7 Q151C1275 Hexagon head bolts - fine teeth 8; -
8 DZ95319690914 Front leaf spring assembly 2; -
8 DZ95319690915 Front leaf spring assembly 2; -
9 06.11289.0003 Shoulder nut 16; -
10 DZ9114526036 Front spring riding bolt 2; -
11 81.41335.0084 Spring clamping plate 4; -
12 DZ9114526035 Front spring riding bolt 2; -
13 188000520017 Упор амортизатора 4; -
14 188000520019 Болт 4; -
15 Q40310 Шайба 4; -
16 Q340B10T2F3 Type 1 hex nut 4; -
17 DZ95319690939 Front spring limit bracket assembly 4; -
18 DZ95319690939 Shaft limit frame assembly 4; -
19 190003888457 Гайка самоблокировочная 4; -
20 SZ970000026 Front spring hanger assembly 4; -
21 199100520065 Палец 11; -
22 Q151C1270 Болт 4; -
23 DZ95319690922 Front leaf spring middle bracket assembly 1; -
24 DZ9114526035 Front spring riding mule bolt 4; -
25 DZ95319690924 back spring bracket 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
