MAN9.5T STEERING SHAFT BRAKE ASSEMBLY
/ Shaanxi Shacman SX3316DT426C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

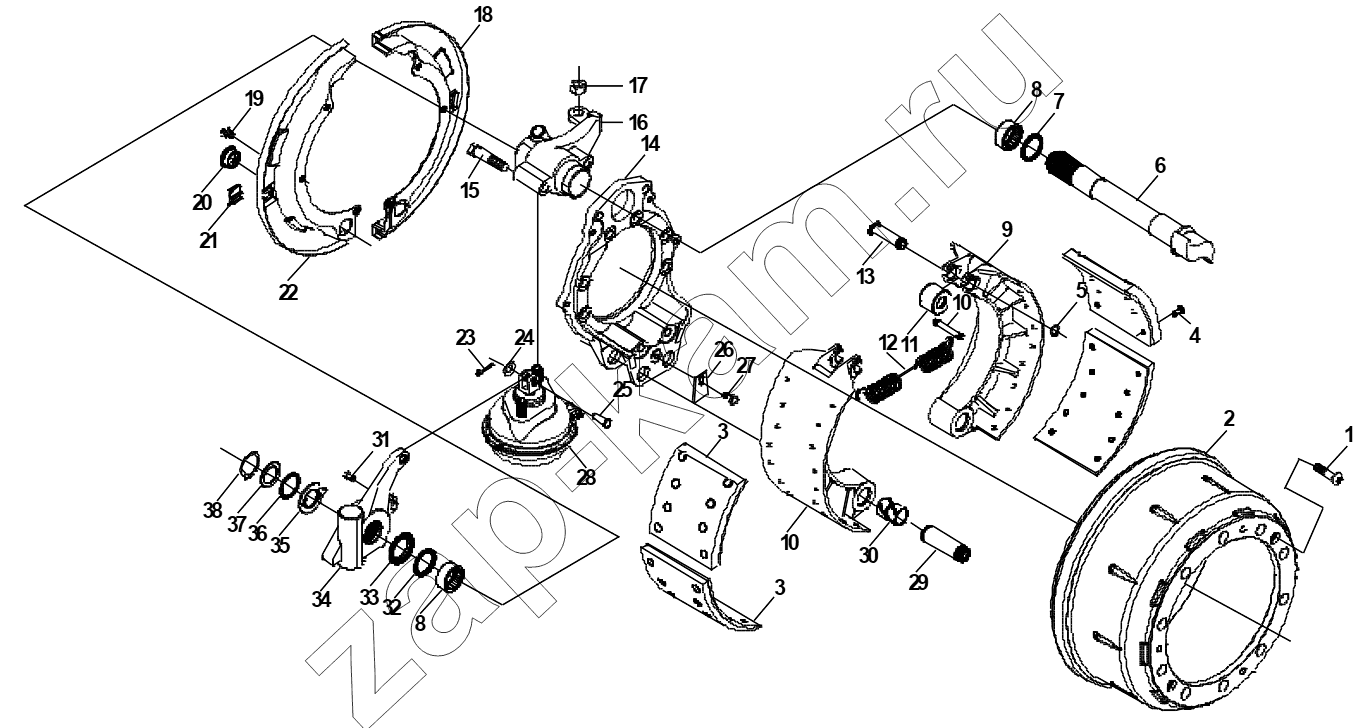

Схема/чертеж: MAN9.5T STEERING SHAFT BRAKE ASSEMBLY / Shaanxi Shacman SX3316DT426C
1
2
3
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Поз. Артикул Название детали Кол-во Цена
1 Q2541020 Болт 4; -
2 81.50110.0232 Brake drum 2; 16 270 ₽
3 81.50221.0849 Lower brake friction plate 8; -
4 81.92201.0109 Заклепка 72; -
5 190003933072 Circlip for axle 2; -
6 81.50301.0223/224 Brake camshaft 4; -
7 06.56279.0262 Axle packing ring 1; -
8 06.33719.0061 Quill roller 2; -
9 81.50201.0135 Brake shoe 4; -
10 81.50211.0018 Фиксатор 4; -
11 81.50213.6006 Roller assembly 4; -
12 81.97610.0115 Пружина 4; -
13 81.50211.0030 Фиксатор 2; -
14 81.50202.0108 Brake floor 4; -
15 Q151B1690TF2 Болт 2; -
16 81.50310.0312 Air-chamber bearer 4; -
17 06.11241.0117 Гайка 1; -
18 81.50101.0224 Prevented dust cap 4; -
19 Q150B1012 Болт ; 80 ₽
20 81.96002.0098 Packing hulkhead 6; -
21 81.96002.0075 Packing hulkhead 4; -
22 81.50101.0223 Prevented dust cap 4; -
23 Q5004026 Cotter pin 2; -
24 Q40114 Шайба 2; -
25 06.21569.0077 Pin axle 2; -
26 81.90801.0225 Защитная пластина 2; -
27 06028284505 Hex bolt 2; -
28 81.51101.6264/6265 Brake air-chamber 2; -
29 81.50212.0032 Фиксатор 4; -
30 81.93021.0117 Bush 2; -
31 Q150B0812 Болт 2; 30 ₽ - 60 ₽
32 06.56279.0260 Axle packing ring 2; -
33 81.91710.0163 Bushing 2; -
34 81.50610.6231 Automatic gap adjusting arm 2; -
35 81.90711.0714 Indicating plate 2; -
36 81.90711.0705 Brake shoe adjusting washer 2; -
37 81.90701.0769 Шайба 2; -
38 06.29010.0127 Circlip for axle 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
