RIGHT DOOR STEP
/ Shaanxi Shacman SX3316DT426C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

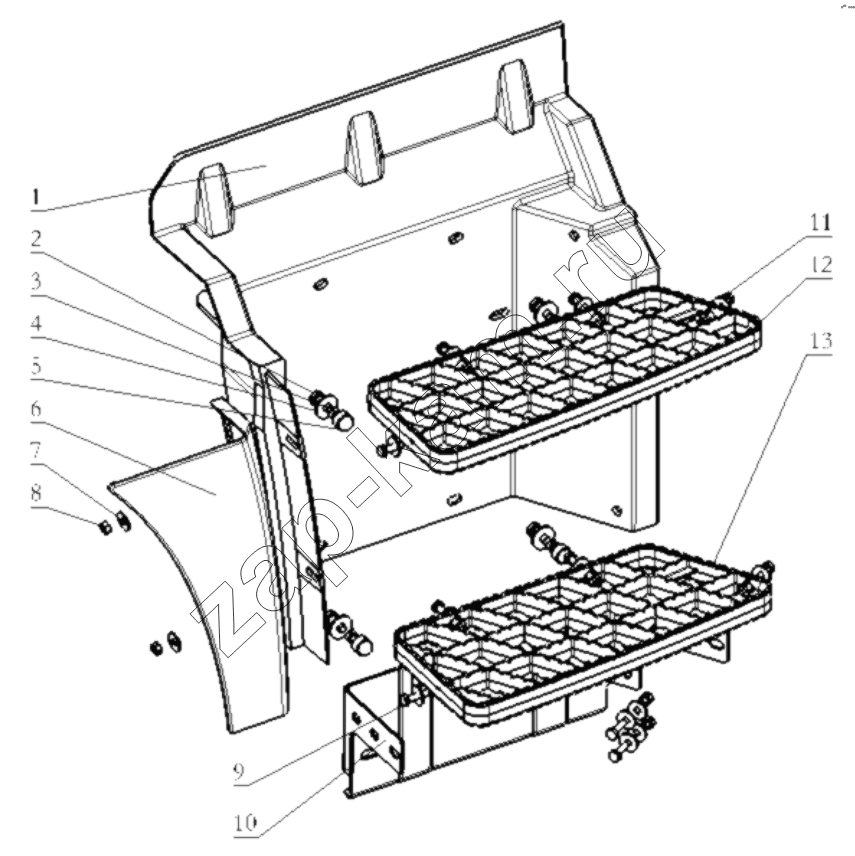

Схема/чертеж: RIGHT DOOR STEP / Shaanxi Shacman SX3316DT426C
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 DZ13241240462 Step right 1; -
2 Q150B1025T1F3 Hex screw 4; -
3 Q40210 Шайба 4; -
4 190003888730 Hexagon self-locking thin nut 4; -
5 88.96002.0027 Крышка М14х1,5х30-10,9-МАN183-В1 4; -
6 DZ13241241428 Trim assembly right upper 1; -
7 Q40208 Шайба 14; -
8 Q340B08T2F3 Type 1 hex nut 4; -
9 Q150B0830T1F3 Hex bolt 2; -
10 DZ13241241002 Step upper 1; -
11 Q150B0825T1F3 Hex bolt 6; -
12 DZ13241240901 Step upper 1; -
13 DZ13241240902 Step center 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
