RIGHT FOOT PANEL BRACKET
/ Shaanxi Shacman SX3316DT426C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

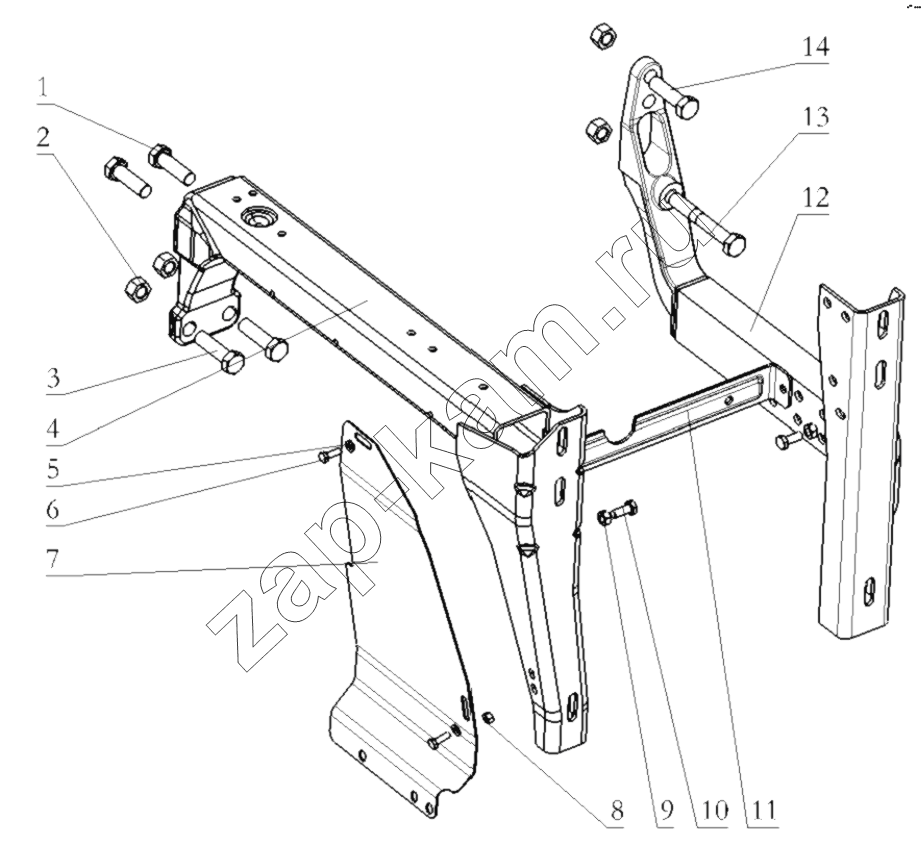

Схема/чертеж: RIGHT FOOT PANEL BRACKET / Shaanxi Shacman SX3316DT426C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 Q151B1445TF3 Hex head bolts-fine pitch 1; -
2 190003888620 Self-locking nuts 4; -
3 Q151B1450TF3 Hex head bolts-fine pitch 2; -
4 DZ1640240270 Bracket assembly right rear 1; -
5 Q150B0618 Hex bolt 2; -
6 Q40106 Шайба 8х16х2-SТ-А3С 2; -
7 DZ1642240018 Cover plate right rear 1; -
8 Q33206 Шайба стопорная 1; -
9 Q340B08T2F3 Type 1 hex nut 2; -
10 Q150B0820T1F3 Hex head bolts 2; -
11 SZ124000789 Support 1; -
12 DZ1640240060 Bracket assembly right front 1; -
13 Q151B1495TF2 Hex bolt 1; -
14 Q151B1450TF3 Hex head bolts-fine pitch 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
