Система охлаждения;COOLER SYSTEM
/ Shaanxi Shacman SX3316DV386

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

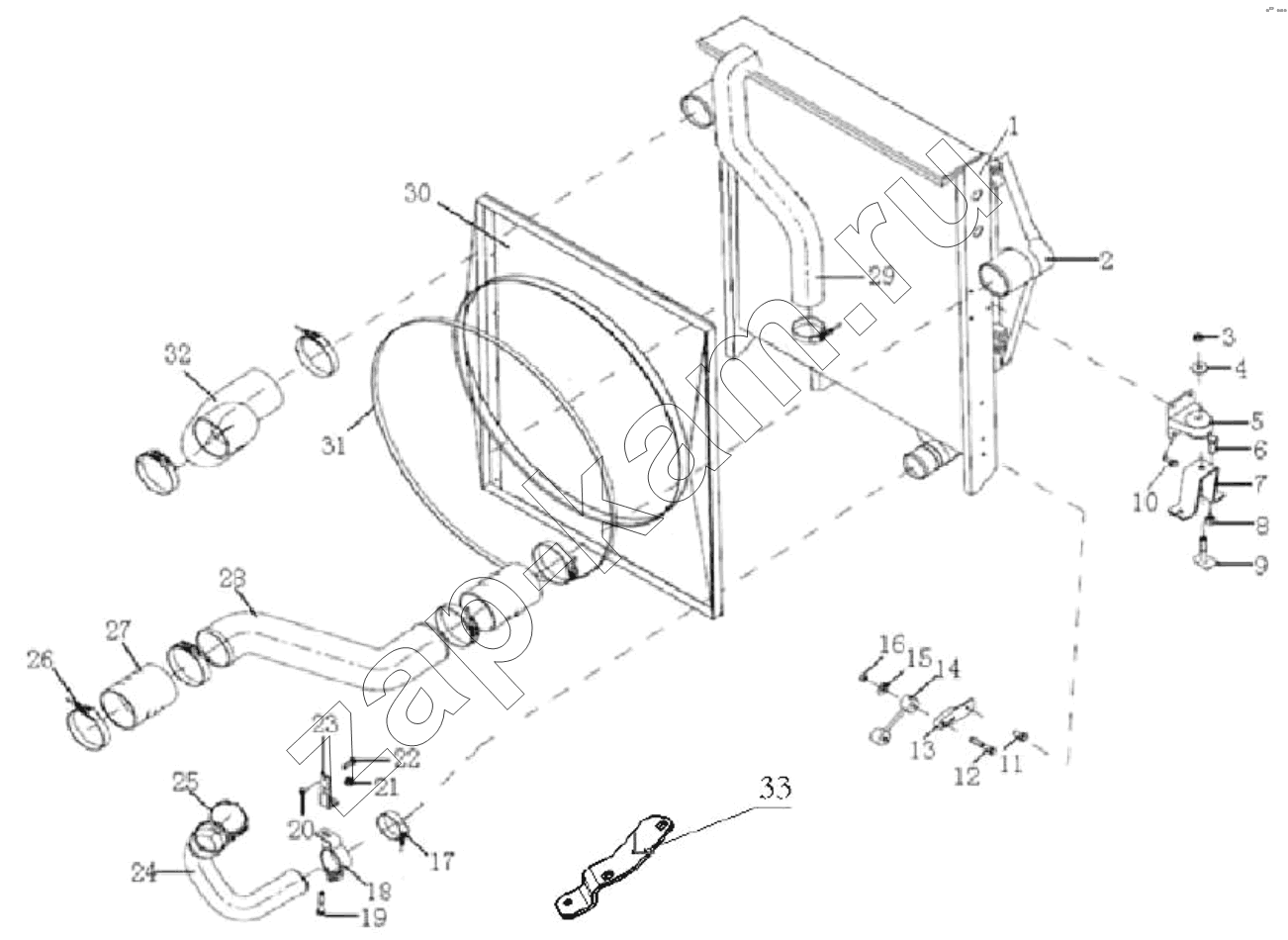

Схема/чертеж: Система охлаждения;COOLER SYSTEM / Shaanxi Shacman SX3316DV386
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Поз. Артикул Название детали Кол-во Цена
Q33216 Q33216 Гайка 4; -
Q40116 Q40116 Шайба 4; -
Q150B1670 Q150B1670 HEXAGONAL BOLT 4; -
DZ97259538002 DZ97259538002 Right bracket 1; -
DZ93259535611 DZ93259535611 Резиновая втулка 1; -
DZ95259538887 DZ95259538887 Left support 4; -
DZ9114531011 DZ9114531011 Уплотнительная полоса 2; -
DZ9114531012 DZ9114531012 Hermetical pastern 2; -
Q150B1435 Q150B1435 Болт 2; -
Q40308 Q40308 Шайба пружинная 4; 10 ₽ - 60 ₽
Q40208 Q40208 Шайба 4; -
Q150B0816TF2 Q150B0816TF2 Болт 2; -
Q150B1050 Q150B1050 Hex.screw 4; -
DZ95259538809 DZ95259538809 Левый анкер 2; -
1 DZ95259532211 Radiator 1; -
2 DZ95259531502 САС 1; -
3 06.11240.0411 Гайка 1; -
4 Q40212 Washer 1; -
5 81.06225.6008 Держатель радиатора в сборе 2; -
6 Q150B1445Q Hex bolt 4; -
7 DZ95259538888 Right support 2; -
8 Q33210 Гайка 1; -
9 DZ9112538040 Опора в сборе 1; -
10 Q150B0816 Болт 4; -
11 Q150B0816 Болт 2; -
12 Q150B1050 Hex.screw 8; -
13 DZ95259538810 Правый анкер 4; -
14 81.06245.0043 Опора в сборе 1; -
15 Q40308 Шайба пружинная 1; 10 ₽ - 60 ₽
16 Q33210 Гайка 2; -
17 Q67683 Хомут 2; -
18 DZ93259538606 Нажим трубы 7; -
19 Q150B1050 Hex.screw 3; -
20 Q33214 Гайка 1; -
21 190003932961 HEX NUT 1; -
22 Q150B1070 Hex screw 2; -
23 DZ93259538062 Планка 1; -
24 DZ95319535812 Резиновая труба 1; -
25 Q67695 Clip 1; -
26 DZ9003533115 Clip 6; -
27 DZ93259535303 Rubber hose 2; -
28 DZ95259534018 Впускная труба радиатора 1; -
29 DZ95259535402 Резиновая труба 1; -
30 DZ95259538608 Air duct assembly 1; -
31 DZ91259538602 Хомут 1; -
32 DZ95259535406 Outlet rubber hose 1; -
33 DZ97259538001 Left bracket 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
