AIR CLEANING DEVICE
/ Shaanxi Shacman SX3316HT406C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

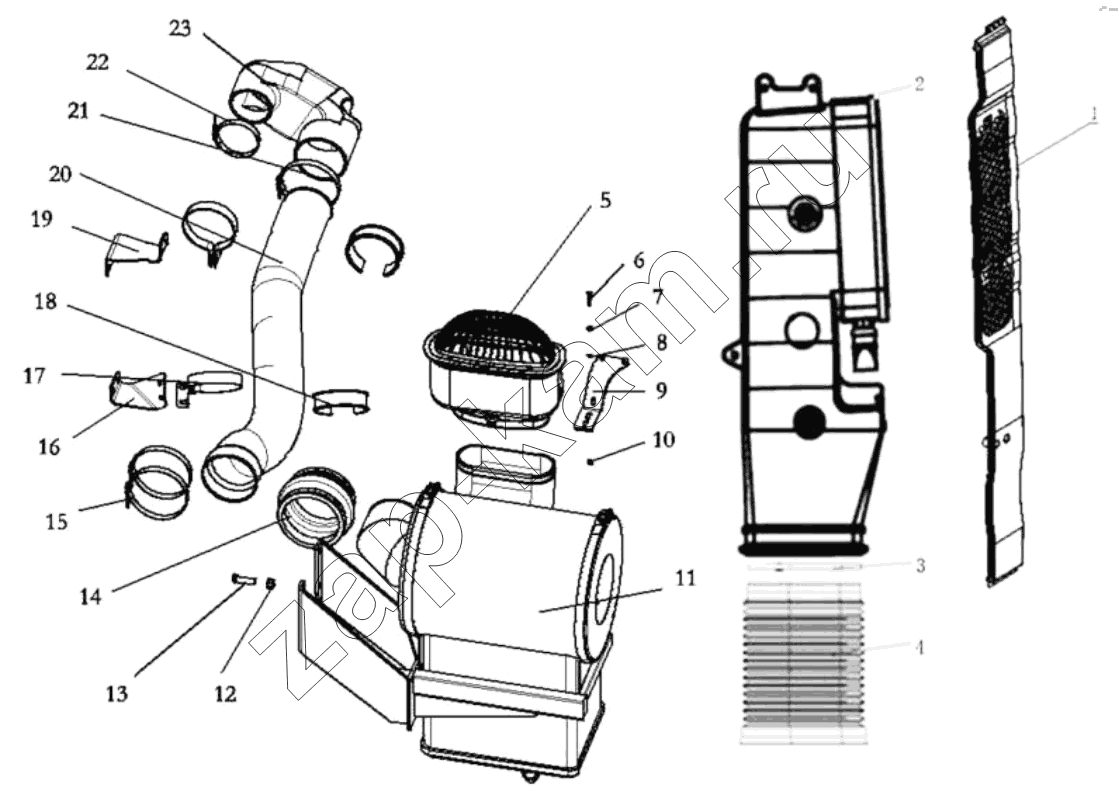

Схема/чертеж: AIR CLEANING DEVICE / Shaanxi Shacman SX3316HT406C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 DZ96259190790 Decorative laminate 1; -
2 DZ96259190759 Intake pipe assembly 1; -
3 DZ9114190934 Clip 1; -
4 DZ96259190791 Screw pipe 1; -
5 DZ96259190736 Pedestal assembly 1; -
6 Q150B0835 Болт 5; -
7 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 3; -
8 Q40308 Шайба пружинная 3; 10 ₽ - 60 ₽
9 81.08240.0213 Кронштейн 1; -
10 Q33208T2F3 Hex nut 5; -
11 DZ96319190737 Air cleaner 1; -
12 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 4; -
13 Q151B1450TF3 Hex head bolts-fine pitch 4; -
14 DZ9112190336 Патрубок 1; -
15 DZ9003532166 Хомут 2; -
16 DZ96259191010 Bracket 1; -
17 DZ93259190954 Clip 2; -
18 DZ93259190952 Cushion blocking 2; -
19 DZ96319190730 Bracket 1; -
20 DZ96259191022 Screw pipe 1; -
21 DZ9003532147 Хомут 1; -
22 DZ9003532122 Хомут 1; -
23 DZ93259190066 Syphon 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
