AIR CONDITION PIPES
/ Shaanxi Shacman SX3316HT406C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

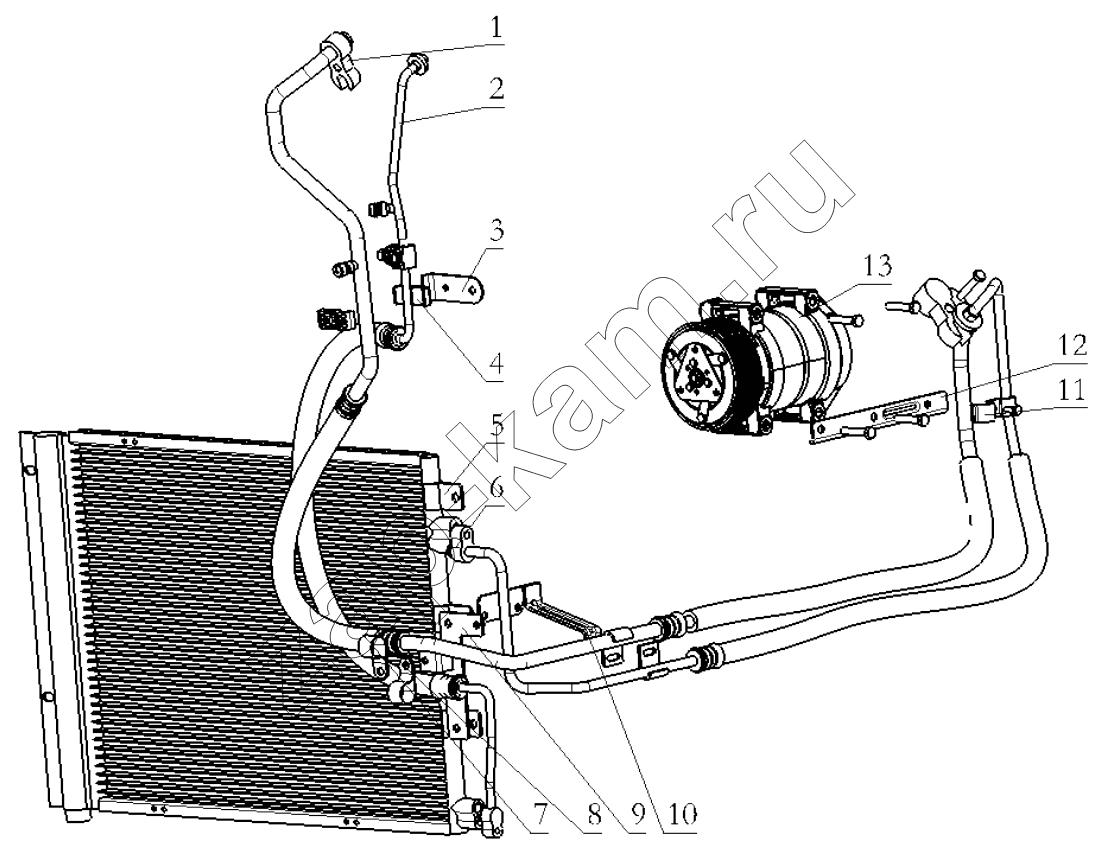

Схема/чертеж: AIR CONDITION PIPES / Shaanxi Shacman SX3316HT406C
1
2
3
4
5
6
7
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 DZ15221841804 Compressor-evaporator duct 1; -
2 DZ15221845036 Evaporator - compensator duct 1; -
3 DZ15221845030 Pipeline support 1; -
4 DZ15221845025 Compressor-evaporator duct 2; -
5 DZ15221845133 Compressor 1; -
6 DZ15221847801 Evaporator - compensator duct 1; -
7 DZ13241824512 Pipe clamp 1; -
9 DZ15221845037 Pipeline fixing bracket 1; -
10 DZ15221841133 Pipe fixing bracket 1; -
11 DZ15221841145 Air conditioning pipe clamp 1; -
12 DZ15221841144 Air conditioning pipe bracket 1; -
13 DZ15221840303 Compressor assembly 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
