ALUMINUM ALLOY FUEL TANK ASSEMBLY
/ Shaanxi Shacman SX3316HT406C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

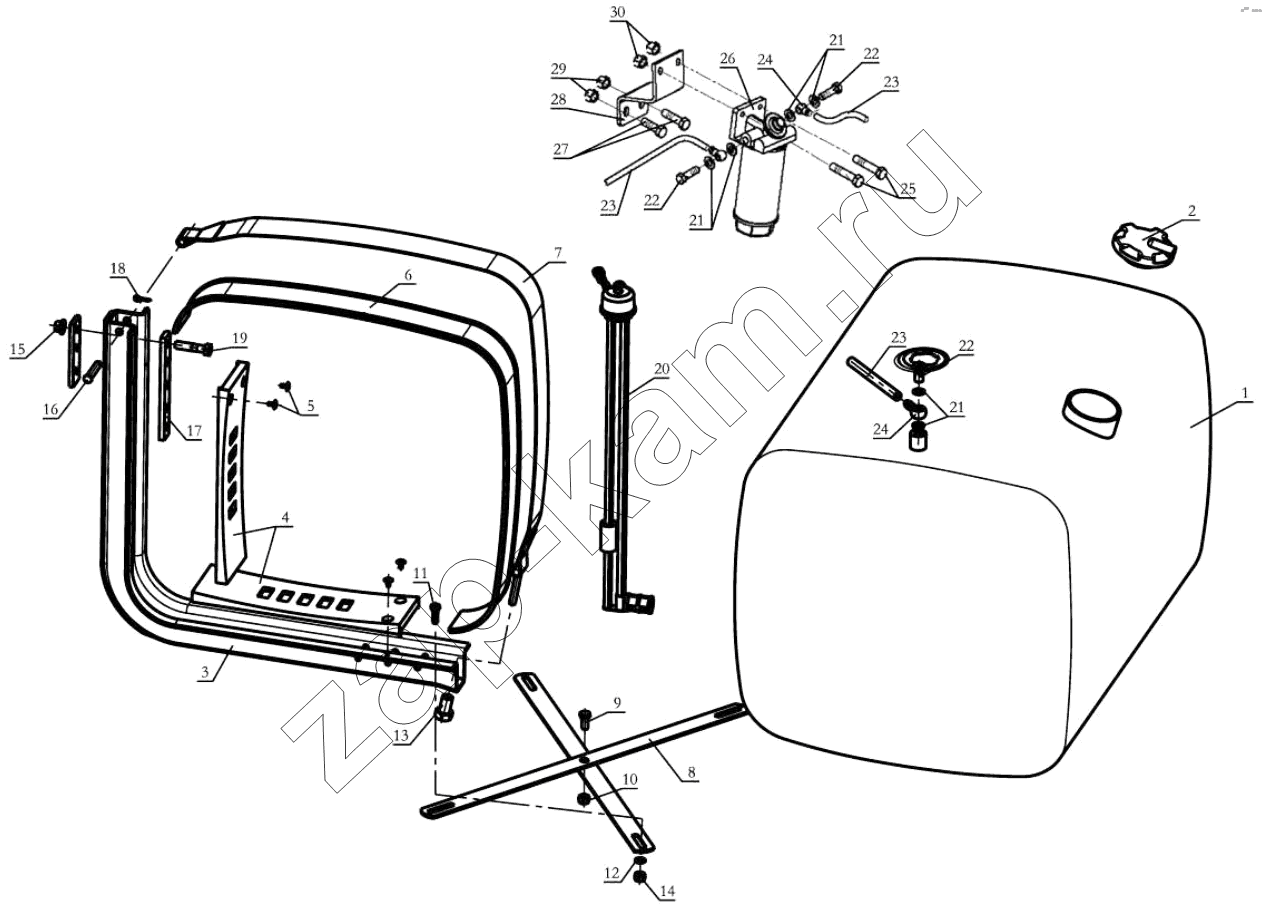

Схема/чертеж: ALUMINUM ALLOY FUEL TANK ASSEMBLY / Shaanxi Shacman SX3316HT406C
1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
22
23
23
23
24
24
25
25
26
26
27
28
28
29
30
30
Поз. Артикул Название детали Кол-во Цена
1 DZ91189554780 Fuel Tank 1; -
1 DZ91189554790 Fuel Tank 1; -
2 SZ955000861 Cover 1; -
2 179200550023 Cover 1; -
3 DZ95189553760 Bracket 2; -
4 DZ91189552039 Rearplate 2; -
4 81.41820.0129 Rearplate 2; -
5 81.96002.0333 Tack 8; -
6 SZ955000004 Protector 2; -
7 DZ91189553730 Fasteming strap 2; -
8 81.12240.0003 Drawstring 2; -
9 Q151C1225T1F3 Hexscrew 1; -
10 190003888457 Гайка самоблокировочная 1; -
11 Q150B1030T1F3 Hex screw 4; -
12 Q40110 Шайба 4; -
13 DZ91189550396 Nut 2; -
14 Q33210T2F3 Hex nut 4; -
15 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 8; -
16 Q5101265 Pin shaft 2; -
17 DZ91189554901 Rearplate 2; -
18 Q5004020 Cotter pin 2; -
19 Q151B1460TF3 Hex screw 8; -
20 DZ93189551021 Sensor 1; -
21 Q72316 Шайба 8; -
22 190003962627 Пустотелый болт 4; -
23 DZ91189556001 Pipe 3; -
24 DZ9114550233 Hose joint 3; -
25 Q150B1035T1F3 Hex screw 2; -
25 Q151C1245T1F3 Hex screw 2; -
26 DZ91189550130 Fuel coarse filter assembly 1; -
26 DZ91189550128 Fuel coarsefilter assembly 1; -
27 Q151C1435T1F3 Hexscrew 2; -
28 DZ95189550132 Bracket assembly 1; -
28 DZ95189550022 Bracket assembly 1; -
29 190003888458 Гайка 2; -
30 190003888457 Гайка самоблокировочная 2; -
30 Q33210T2F3 Hex nut 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
