AUX.BRAKE CHAMBER
/ Shaanxi Shacman SX3316HT406C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

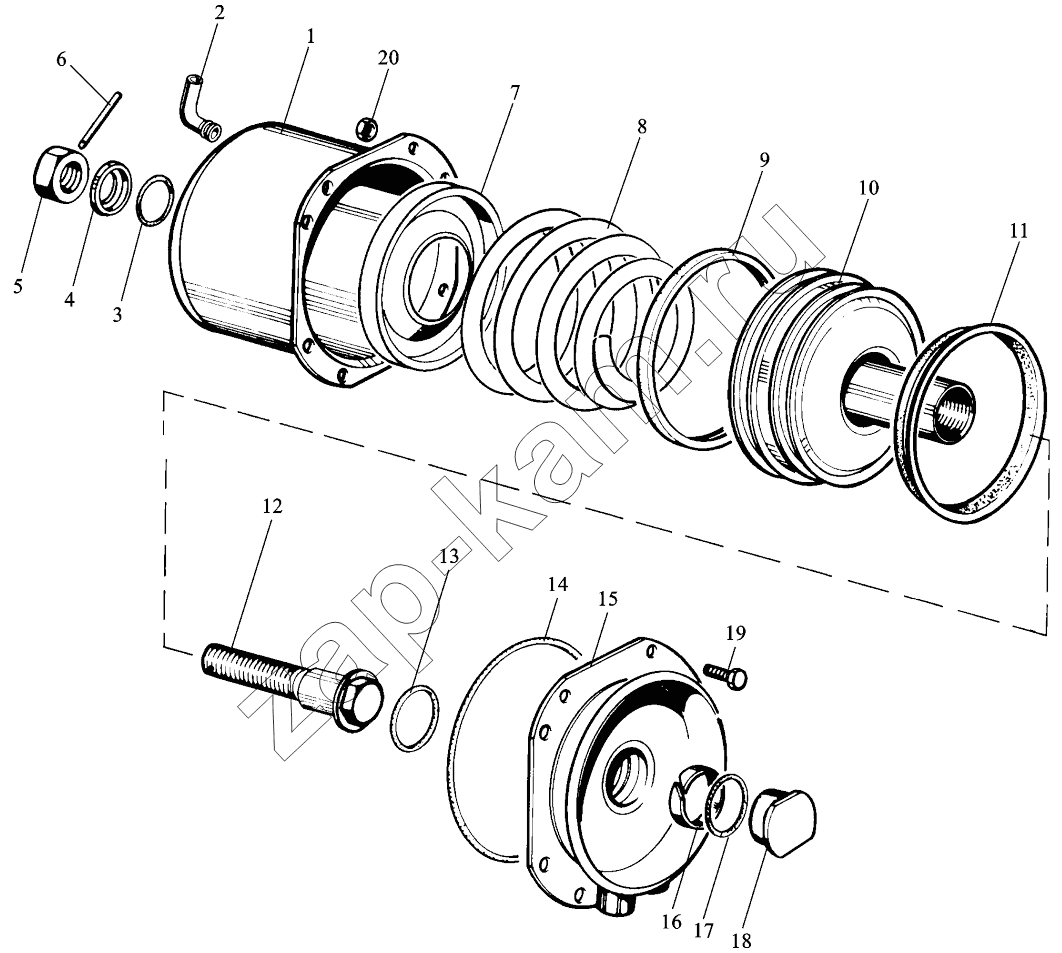

Схема/чертеж: AUX.BRAKE CHAMBER / Shaanxi Shacman SX3316HT406C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 3519CF1-805 Cylinder body 1; -
2 3519CF1-308 Шланг 1; -
3 3519CF1-311 Шайба уплотнительная 1; -
4 3519CF1-109 Шайба стопорное 1; -
5 Q341B16 Гайка № 1 1; -
6 3519CF1-032 Фиксатор 1; -
7 3519CF1-313 Втулка 1; -
8 3519CF1-412 Пружина 1; -
9 3519CF1-714 Направляющая пластина 1; -
10 3519CF1-120 Поршень 1; -
11 3519CF1-316 Кольцо уплотнительное 1; -
12 3519CF1-124 Болт 1; -
13 3519CF1-329 Кольцо уплотнительное 1; -
14 3519CF1-331 O-ring 1; -
15 3519CF1-126 Фланец 1; -
16 3519CF1-728 Направляющая пластина 1; -
17 3522CF1-334 Кольцо уплотнительное 1; -
18 Q41008F9 Гайка 1; -
19 Q150B0820 Болт 8; -
20 Q340B08 Гайка 8; -
21 Grease nipper Grease nipper ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
