CAB LOCKING DEVICE
/ Shaanxi Shacman SX3316HT406C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

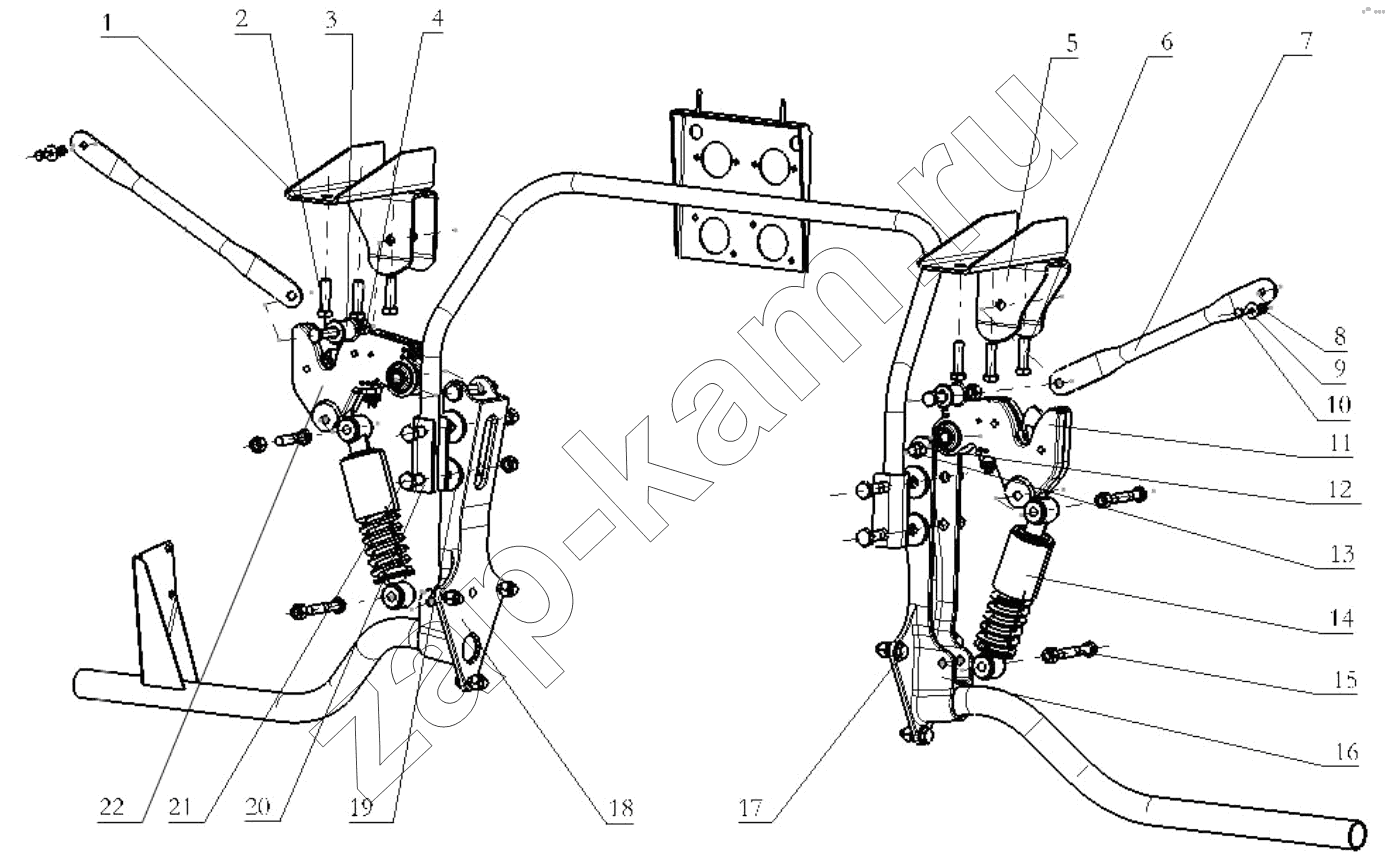

Схема/чертеж: CAB LOCKING DEVICE / Shaanxi Shacman SX3316HT406C
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
16
17
18
18
18
19
20
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 DZ15221440072 Left lockpin bracket 1; -
2 Q151B14110 Hexscrew 2; -
3 81.96210.0462 Втулка 2; -
4 Q33214 Гайка 12; -
5 DZ15221440070 Right lockpin bracket 1; -
6 Q151B1430TF2 Hex bolt 6; -
7 DZ15221442002 Connecting bracket 2; -
7 DZ15221442003 Connecting bracket 2; -
8 Q33208 Гайка 2; -
9 Q40208 Шайба 2; -
10 Q150B0820 Болт 2; -
11 DZ13241440032 Cab lock 1; -
12 Q151B16100 Hex shoulder stud 2; -
13 Q33216 Гайка 6; -
14 DZ13241440120 Hydraulic absorber 2; -
15 Q151B1475 Hex bolt 2; -
16 DZ13241440071 Cross member assembly 1; -
16 DZ13221440020 Cab support bracket 1; -
16 DZ15221440011 Left cab support bracket 1; -
17 Q151B1450 Болт 12; -
18 DZ13241440080 Right cab support bracket 1; -
18 DZ13221440020 Cab support bracket 1; -
18 SZ144000860 Right cab support bracket 1; -
19 Q40216 Пружинная шайба 8; -
20 DZ15221440008 Cross member assembly 1; -
20 DZ15221440031 Cross member assembly 1; -
21 Q151B1675 Болт 4; -
22 SZ144000756 Cab lock 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
