FRAME ASSY
/ Shaanxi Shacman SX3316HT406C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

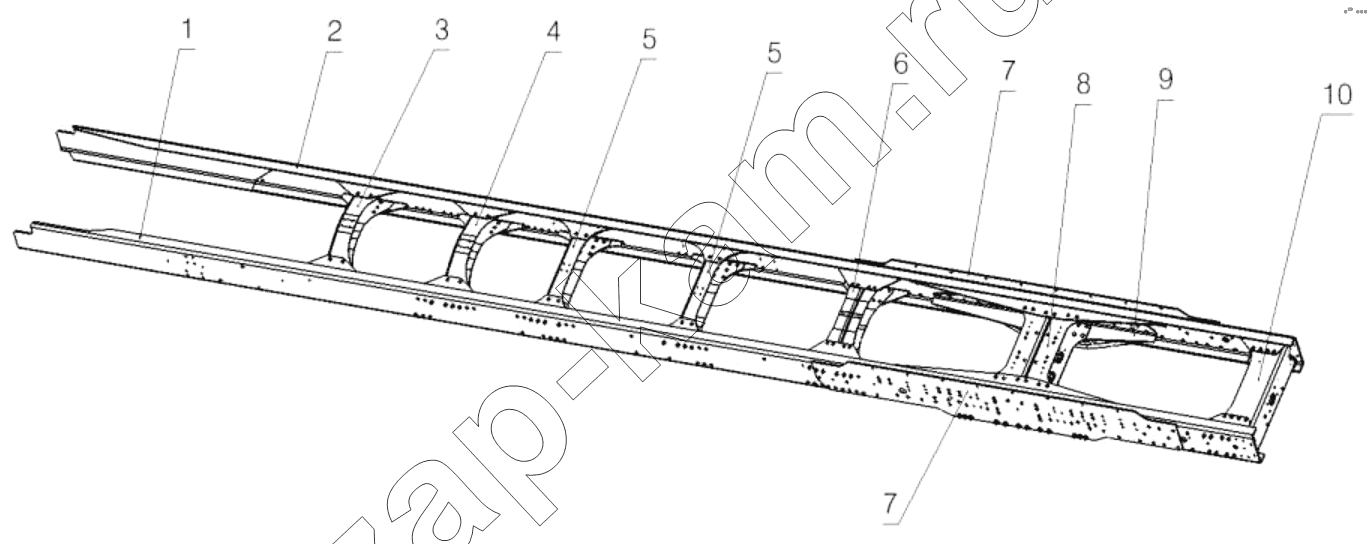

Схема/чертеж: FRAME ASSY / Shaanxi Shacman SX3316HT406C
1
2
3
4
5
5
6
7
7
8
9
10
Поз. Артикул Название детали Кол-во Цена
DZ96319510541 DZ96319510541 Frame assy 1; -
1 DZ95319513013 Left carling assy 1; -
2 DZ95319513014 Right carling assy 1; -
3 DZ95189518970 Cross member assy 1; -
4 DZ96319510035 Cross member assy 1; -
5 DZ95319511030 Cross member assy 2; -
6 DZ95259511030 Cross member assy 1; -
7 DZ96319510543 Cross member assy 2; -
8 DZ95319513085 Support plate 1; -
9 DZ9114510011 Connection base 2; -
10 DZ93319518990 Rear cross member assy 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
