FRONT BRAKE
/ Shaanxi Shacman SX3316HT406C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

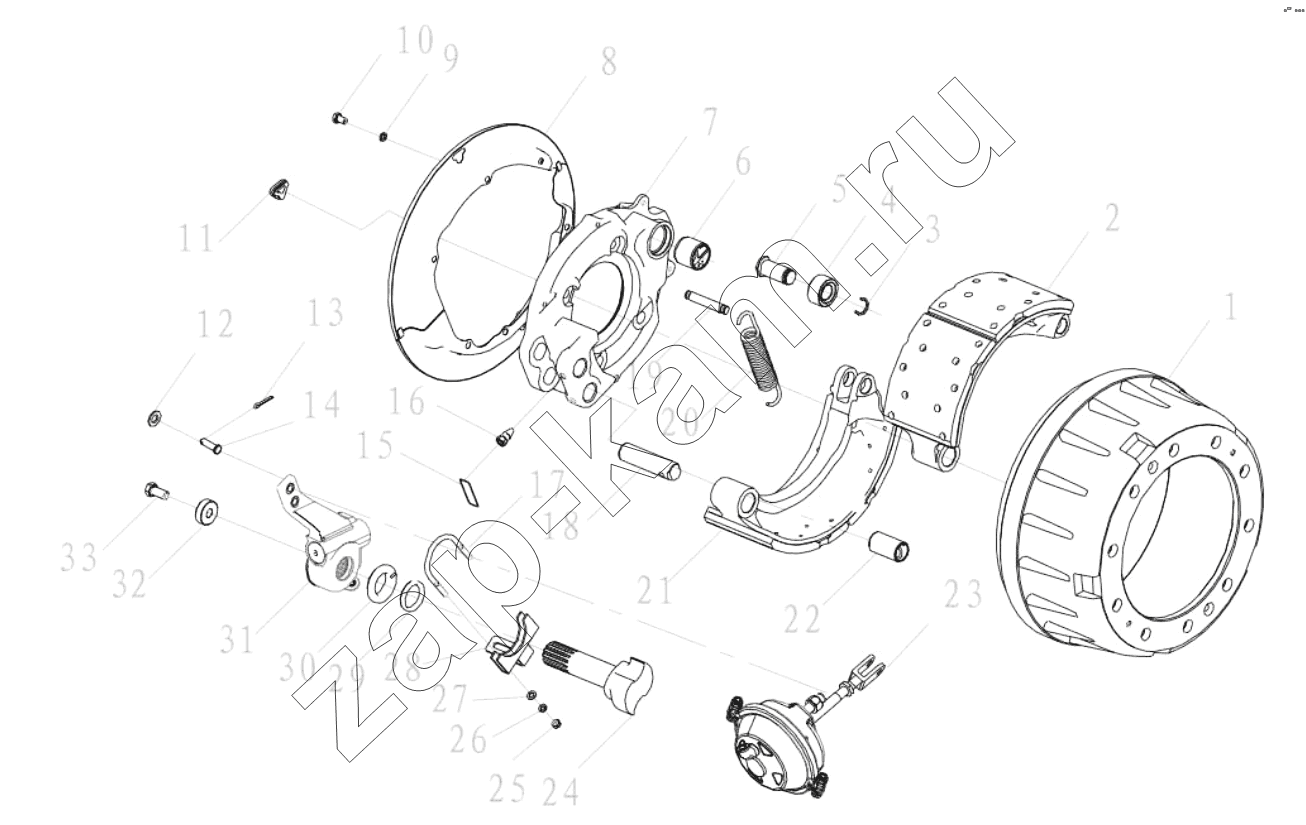

Схема/чертеж: FRONT BRAKE / Shaanxi Shacman SX3316HT406C
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
24
25
26
27
28
29
30
31
31
32
33
Поз. Артикул Название детали Кол-во Цена
1 DZ9100440533 Brake drum 2; -
2 DZ9100440511 Top brake shoe assy 2; -
3 DZ9100440504 Clip 2; -
4 DZ9100440508 Roller 2; -
5 DZ9100440506 Roller shaft 2; -
6 DZ9100440524 Bushing for backplate 4; -
7 DZ9100440515 Backplate 1; -
7 DZ9100440516 Backplate 1; -
8 DZ9100440531 Dust cover assy 1; -
9 Q40310 Шайба 1; -
10 Q 150E 1016 Hex bolt 12; -
11 DZ9100440532 Plug 12; -
12 Q40114 Шайба 4; -
13 Q5004026 Cotter pin 2; -
14 06215690077 Shaft 2; -
15 Q50512200 Wire locker 2; -
16 DZ9100440520 Screw 4; -
17 DZ9100440534 U bolt 2; -
18 DZ9100440519 Brake shoes shaft 4; -
19 DZ9100440507 Locating pin 4; -
20 DZ9100440514 Returning spring 2; -
21 DZ9100440512 Bottom brake shoes assy 2; -
22 DZ9100440505 Bushing 2; -
23 DZ9100360501 Brake chamber 1; -
23 DZ90009360008 Brake chamber 1; -
23 DZ9100360502 Brake chamber 1; -
23 DZ90009360009 Brake chamber 1; -
24 DZ9100440517 Backplate assy 1; -
24 DZ9100440518 Brake camshaft 1; -
25 Q340B08 Гайка 4; -
26 Q40508 Шайба 4; -
27 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 4; -
28 DZ9100440535 Bracket assy 2; -
29 DZ9100440523 Seal for backplate 2; -
30 DZ9100440525 Ring 2; -
31 DZ9100440571 ASA 1; -
31 DZ9100440572 ASA 1; -
32 DZ9100440567 Camshaft cover 2; -
33 Q151B1430TF2 Hex bolt 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
