LINE AND NIPPLE JOINT
/ Shaanxi Shacman SX3316HT406C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

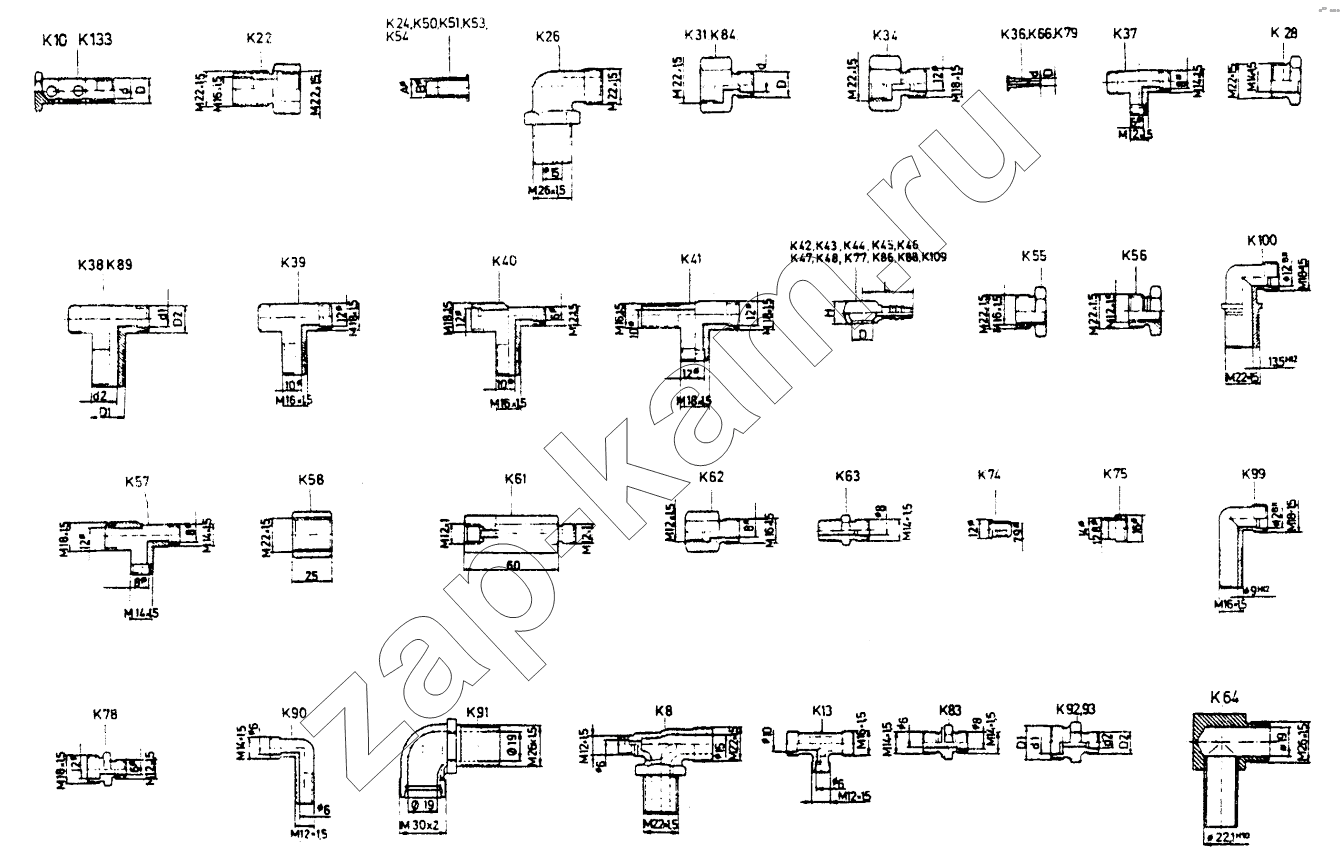

Схема/чертеж: LINE AND NIPPLE JOINT / Shaanxi Shacman SX3316HT406C
Поз. Артикул Название детали Кол-во Цена
Line Line Line ; -
Nozzle Nozzle Nozzle ; -
Line Line Line ; -
Line Line Line ; -
1 99000360410 Угловое соединение М6х1,5 ; -
1 90003962025 Пробка ; -
1 90003559482 Тройник ; -
1 90003559955 Угловое соединение ; -
2 90003962621 Болт А8D07623 ; -
2 90003559462 Муфта соединительная ; -
2 90003559386 Прокладка ; -
2 90003559946 Угловое соединение ; -
3 90003559490 Угловое соединение ; -
3 90003559778 Гайка М6х1,5 ; -
3 90003559947 Трубка дренажная ; -
3 90003559472 Кронштейн ; -
4 90003559948 Трубка дренажная ; -
4 90003559751 Прокладка ; -
4 90003559463 Трубка дренажная ; -
4 90003559766 Трубка дренажная ; -
5 90003559486 Угловое соединение ; -
5 90003559385 Соединительная трубка ; -
5 90003559483 Тройка ; -
5 90003559965 Тройник ; -
6 90003559668 Соединительная трубка ; -
6 90003559497 Угловое соединение ; -
6 90003559473 Кронштейн ; -
6 90003559967 Тройник ; -
7 90003559945 Трубка дренажная ; -
7 90003559496 Угловое соединение ; -
7 90003559958 Тройник ; -
7 90003559547 Гайка ; -
8 99014230016 Распределительный клапан ; -
8 T0088100 Кронштейн ; -
8 90003559474 Трубка дренажная ; -
9 99100360111 Тройник ; -
9 90003559479 Кронштейн ; -
10 99100360113 Кронштейн ; -
11 99100360114 Тройник ; -
12 99100360115 Тройник ; -
13 99100360116 Тройник ; -
14 99100360117 Трубка ; -
15 90003962029 Гайка ; -
16 90003962038 Гайка ; -
17 99100360112 Тройник ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
