STEERING COLUMN ADJUSTABLE
/ Shaanxi Shacman SX3316HT406C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

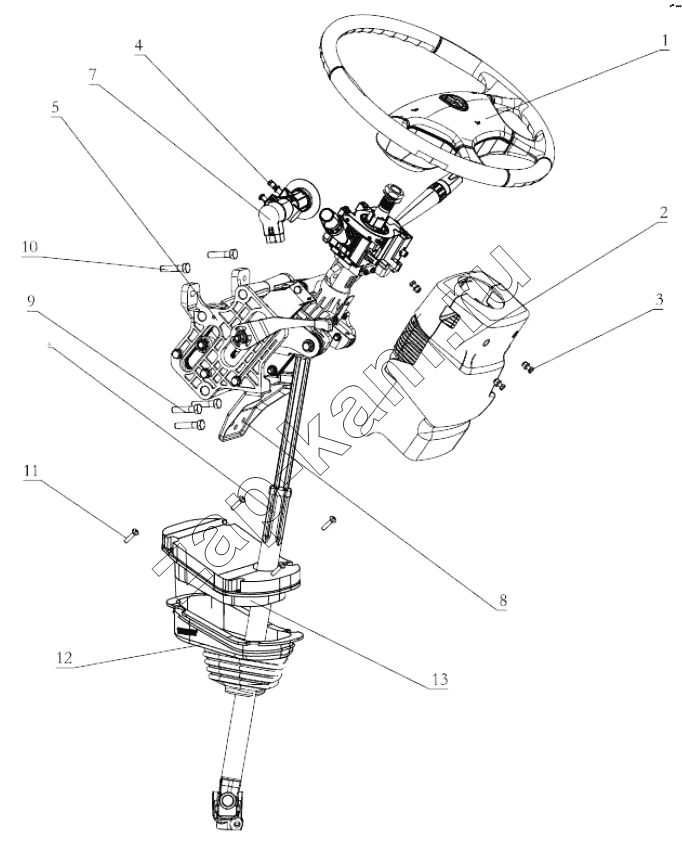

Схема/чертеж: STEERING COLUMN ADJUSTABLE / Shaanxi Shacman SX3316HT406C
Q40306
Q40206
1
2
3
4
5
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
Q40306 Q40306 Шайба 4; -
Q40206 Q40206 Шайба 4; -
1 DZ96189460501 Handl wheel 1; -
2 DZ96189460554 Steering column jacket 1; -
3 Q2214816 Cross recessed round head tapping screws 3; -
4 Q1960820 Screw 2; -
5 DZ96189460558 Steering column 1; -
6 DZ96189460555 Steering flex shaft assy 1; -
7 DZ96189460553 Fire switch 1; -
8 DZ96189460562 Steering column bracket 1; -
9 Q150B0820T1F3 Hex head bolts 3; -
10 Q150B0845T1F3 Hex screw 2; -
11 Q2140616 Болт 4; -
12 DZ96189460508 Steering column jacket 1; -
13 DZ96189460517 Clip 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
