AIR COMPRESSOR GROUP
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

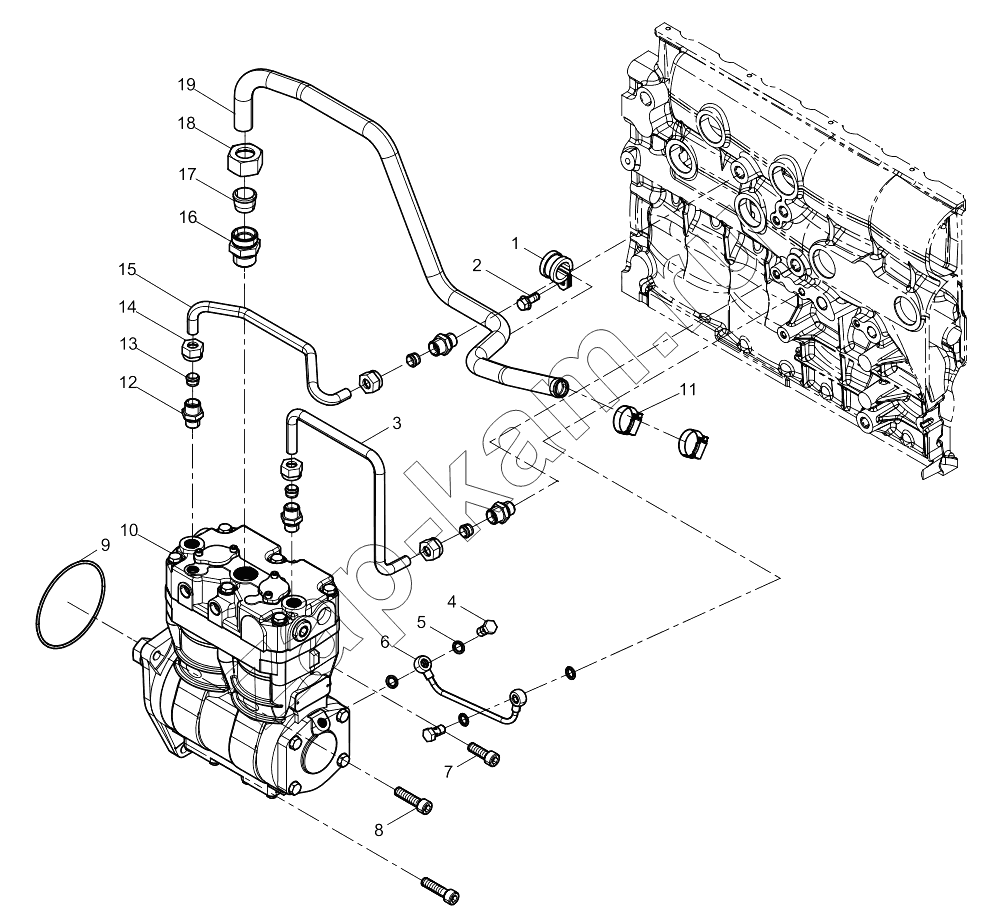

Схема/чертеж: AIR COMPRESSOR GROUP / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 612600010445 Pipe clamp assembly 1; -
2 90011400002 Hexagon flange bolt 1; -
3 1000984919 Air compressor water pipe 1; -
4 612639000047 Болт 2; -
5 13057039 Assembled sealing washer 4; -
6 1002025235 Air compressor oil pipe assembly 1; -
7 90003862532S Inner hexagon socket head cap screw 1; -
8 90013550004S Inner hexagon socket head cap screw 2; -
9 612639000039 Уплотнительное кольцо 1; -
10 1003185665 Air compressor assembly 1; -
11 90003989301 Хомут шланга 2; -
12 1000879941S Ferrule straight thread elbow-body 4; -
13 1000886100 Ferrule 4; -
14 612639000022 Соединительная гайка 4; -
15 1000984920 Air compressor water pipe 1; -
16 612639000060S Pipe joint 1; -
17 612639000082 Цанговый патрон 1; -
18 612639000041 Соединительная гайка 1; -
19 1004836810 Air compressor air-inlet pipe 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
