DC14251230015 FENDER (CAB)
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

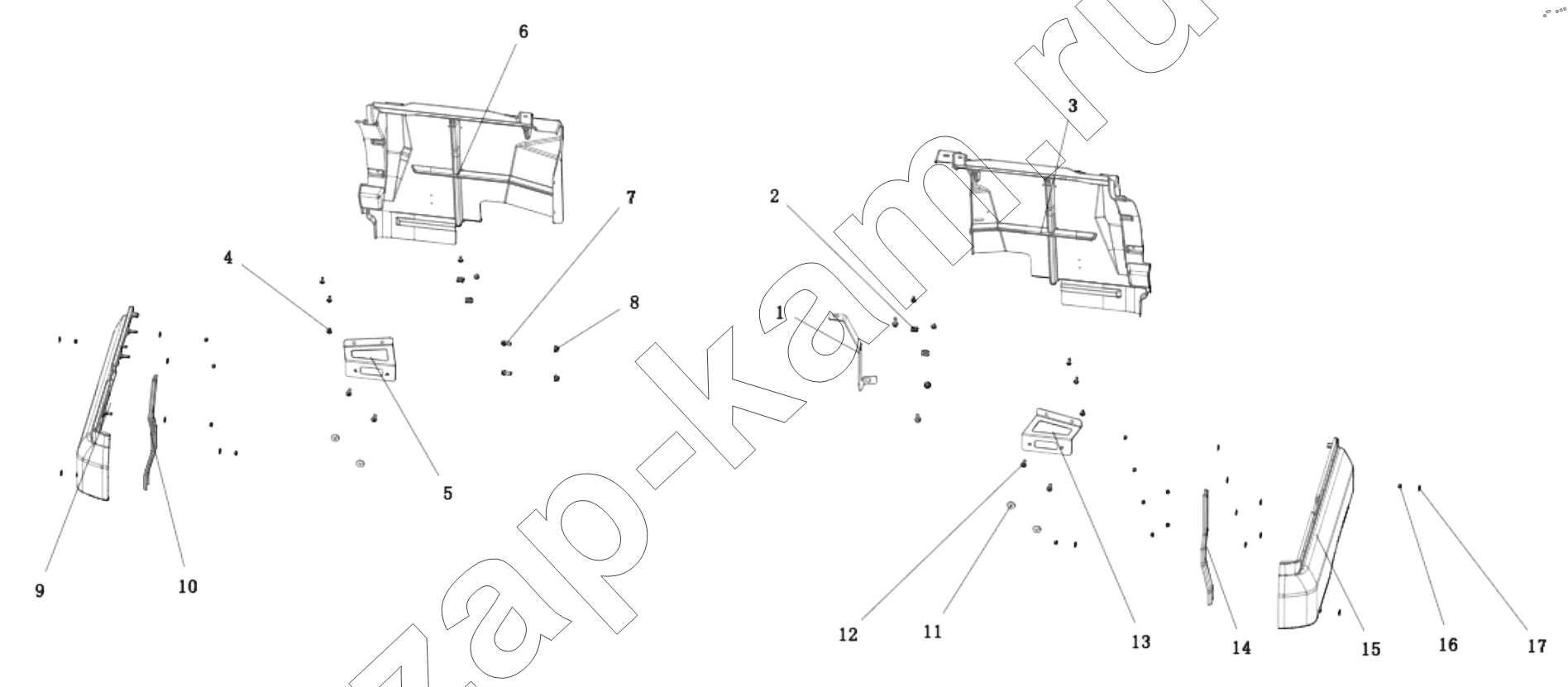

Схема/чертеж: DC14251230015 FENDER (CAB) / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 DZ14251230101 Bracket assembly right 1; -
2 06.13189.0108 Пластина-фиксатор SТ4,8-5-МАN183-В1 4; -
3 DZ14251230016 Guard plate left wide 1; -
4 Q221B4816F60 Oval-head self-tapping screw 10; -
5 DZ14251239910 Bracket assembly left 1; -
6 DZ14251230015 Left front fender 1; -
7 Q1840820T1F31 Hexagon flange bolt 4; -
8 Q33008T2F60 Hexagon nut 3; -
9 DZ14251230081 Left front fender/jn/side toolbox 1; -
10 DZ14251230083 Front fender fastening bracket 1; -
11 Q402B08F60 Big Washer 4; -
12 Q2140820F60 Cross groove pan head screw 4; -
13 DZ14251239920 Bracket assembly right 1; -
14 DZ14251230036 Bracket right 1; -
15 DZ14251230012 Mudguards assembly left 1; -
16 Q340B06F60 Hexagon nut 15; -
17 Q402B06F60 Big Washer 15; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
