DC14251242323 BOARDING PEDAL (CHASSIS)
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

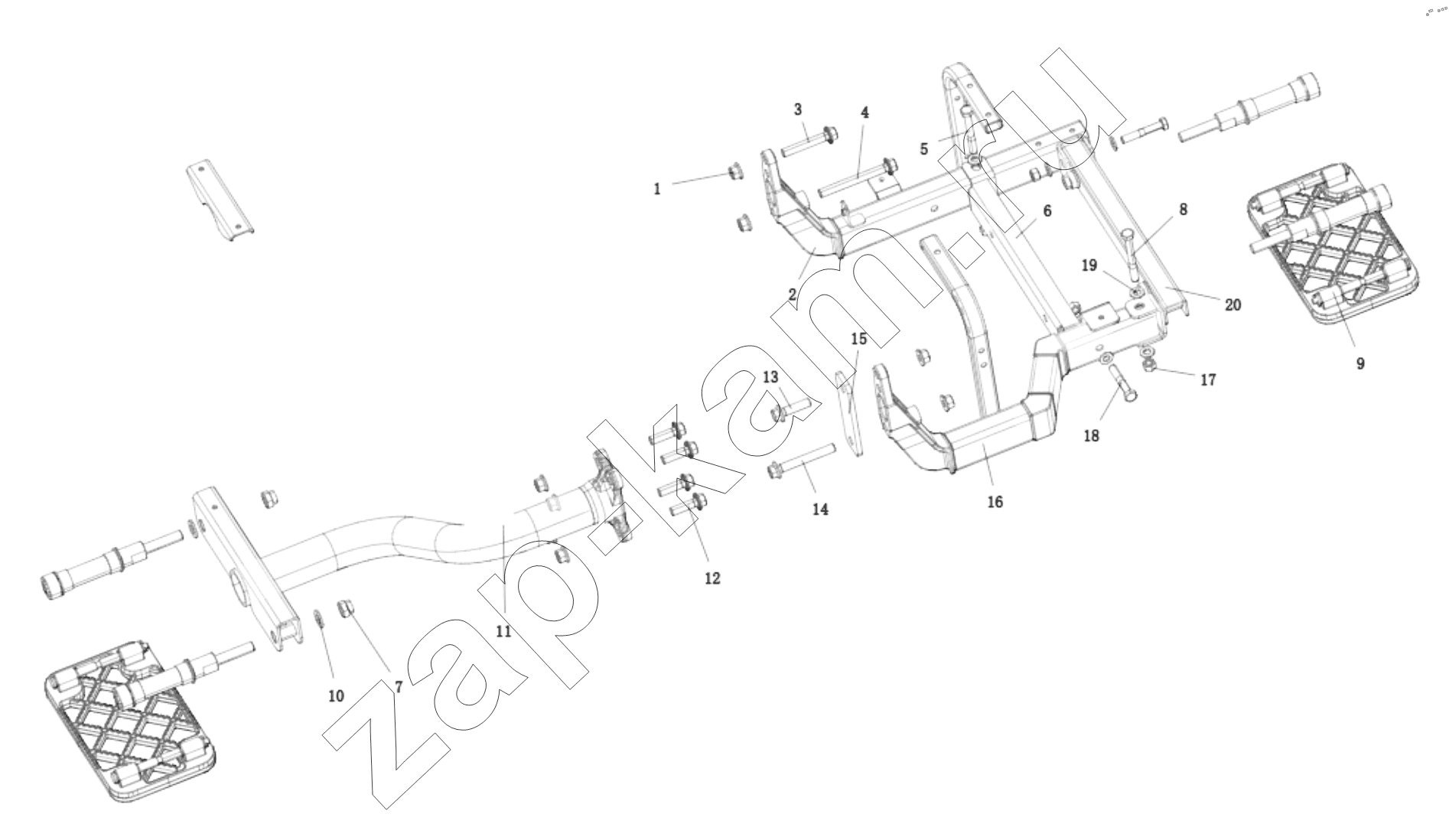

Схема/чертеж: DC14251242323 BOARDING PEDAL (CHASSIS) / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 8; -
2 DZ14251246144 Step right bracket welded assembly one 1; -
3 Q1811480TF3 Hexagonal flange surface bearing surface toothed bolts-fine teeth 1; -
4 Q18114120TF3 Hexagon flange bearing face bolt with tooth-fine thread 1; -
5 Q151C1290TF3 Hexagon head bolts - fine teeth 1; -
6 DZ14251246163 Washing liquid support seat assembly 1; -
7 190003888459 Гайка VМ16х1,5DIN980 4; -
8 Q151C12100T1F3 Hex head bolts-fine pitch 1; -
9 DZ14251240130 Ladder assembly 2; -
10 Q401B16 Plain washer 4; -
11 DZ14251246202 Step left support welding assembly/friction welding 1; -
12 Q1811445TF3 Hex Flange Face Bearing Bolts-Fine 4; -
13 Q1811450TF3 Hex Flange Face Bearing Bolts-Fine 1; -
14 Q18114100TF3 Toothed bolt with hexagon flange face-fine thread 1; -
15 DZ14251249302 Bearer supporting bracket 1; -
16 DZ14251246146 Step right bracket weld assembly two 1; -
17 Q341C12T2F3 I-type hexagon nut 4; -
18 Q151C1270T1F3 Hex head bolts-fine pitch 2; -
19 Q401B12 Washer 8; -
20 DZ14251246147 Step right bracket weld assembly three 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
