DC14251290026 CONTAINER TOOLBOX
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

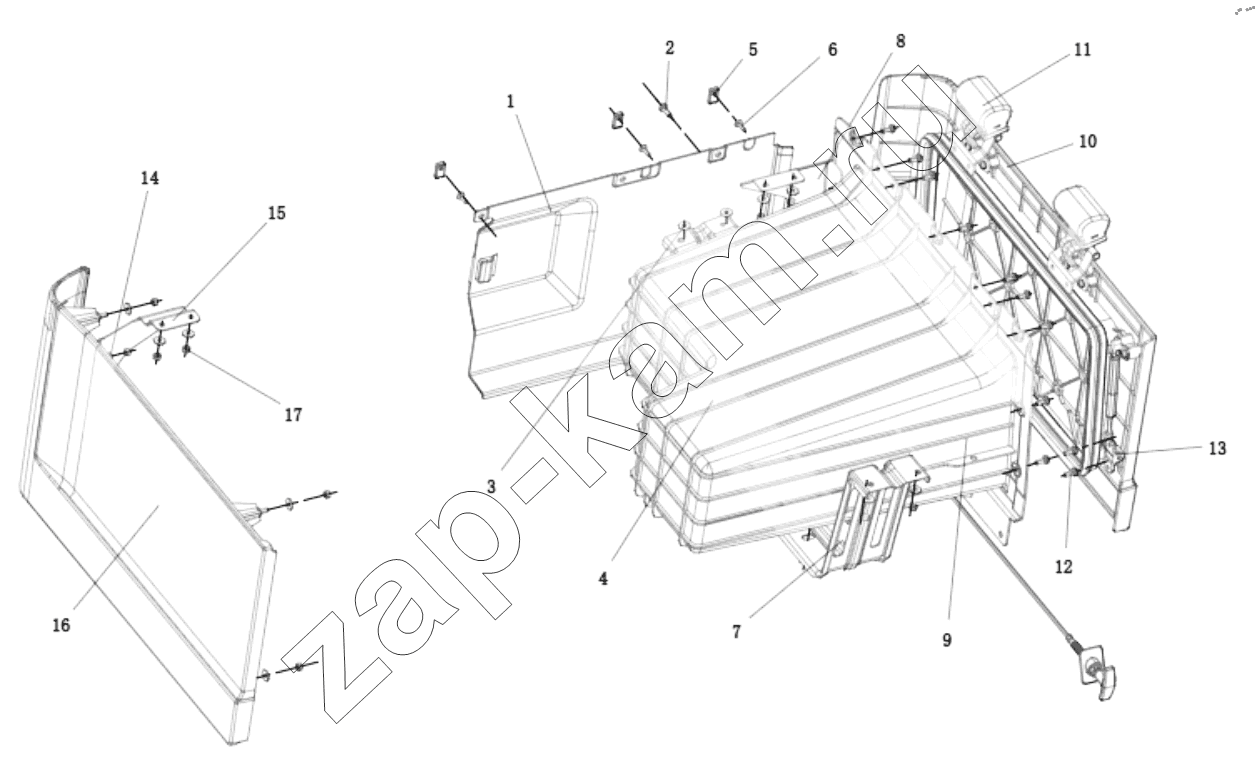

Схема/чертеж: DC14251290026 CONTAINER TOOLBOX / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 DZ14251290036 Left rear enclosure plate 1; -
2 Q230B0620F60 Self tapping screw 1; -
3 Q402B06F60 Big Washer 11; -
4 Q140B0620T1F60L Hexagonal head bolt and flat washer assembly 4; -
5 06.13189.0058 Пластина-фиксатор SТ4,2-8-СК67-А3С 3; -
6 Q221B4219F60 Self tapping screw 3; -
7 DZ14251290029 Tool box body bracket 1; -
8 DZ14251290010 Left toolbox rear fixing bracket assembly 1; -
9 DZ14251290075 Left toolbox body assembly/cover 1; -
10 DZ14251290030 Left toolbox cover assembly 1; -
11 DZ14251290013 Tool box hinge cover 2; -
12 Q230B0616F60 Self tapping screw 13; -
13 DZ14251290085 Tool box gas spring support 1; -
14 Q401B06F60 Plane Washer 2; -
15 DZ14251290050 Right fender rear fixing bracket/without rear fender 1; -
16 DZ14251290028 Right guard plate 1; -
17 Q340B06F60 Hexagon nut 13; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
