DC14251690132 SOUNDPROOF PANEL
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

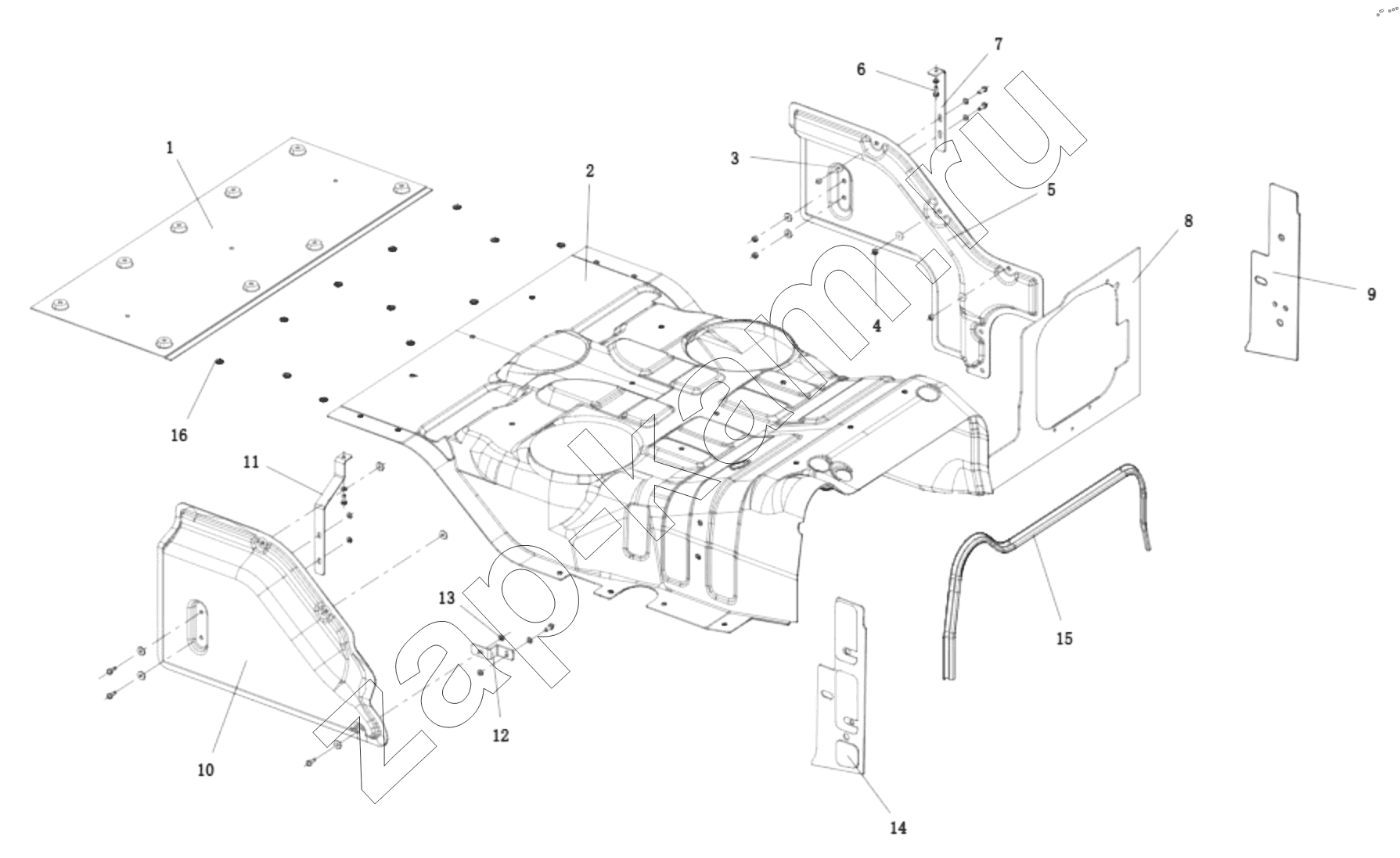

Схема/чертеж: DC14251690132 SOUNDPROOF PANEL / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 DZ14251690151 Engine hood rear insulation panel/material optimization 1; -
2 DZ14251690153 Engine heat shield/shift forward/material optimization 1; -
3 Q402B08 Hex bolt 10; -
4 Q33208T2F3 Hex nut 5; -
5 DZ14251690057 Left soundproofing panel 1; -
6 Q150B0820T1F3 Hex head bolts 8; -
7 DZ14251690058 Left soundproofing panel bracket 1; -
8 DZ14251690063 Left front soundproofing panel/19 models 1; -
9 DZ14251690010 Panelling for front panel left 1; -
10 DZ14251690059 Right soundproofing panel 1; -
11 DZ14251690060 Right soundproofing panel bracket 1; -
12 DZ14251690068 Right soundproofing panel bracket 1 1; -
13 Q401B08 Washer 9; -
14 81.61470.4006 Панель правая 1; -
15 DZ1644690031 Anti-collision strip 1; -
16 81.90820.0340 Шайба-фиксатор 5-22-Х12СRNI177 38; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
