DC14251971012 ASSEMBLY PARTS
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

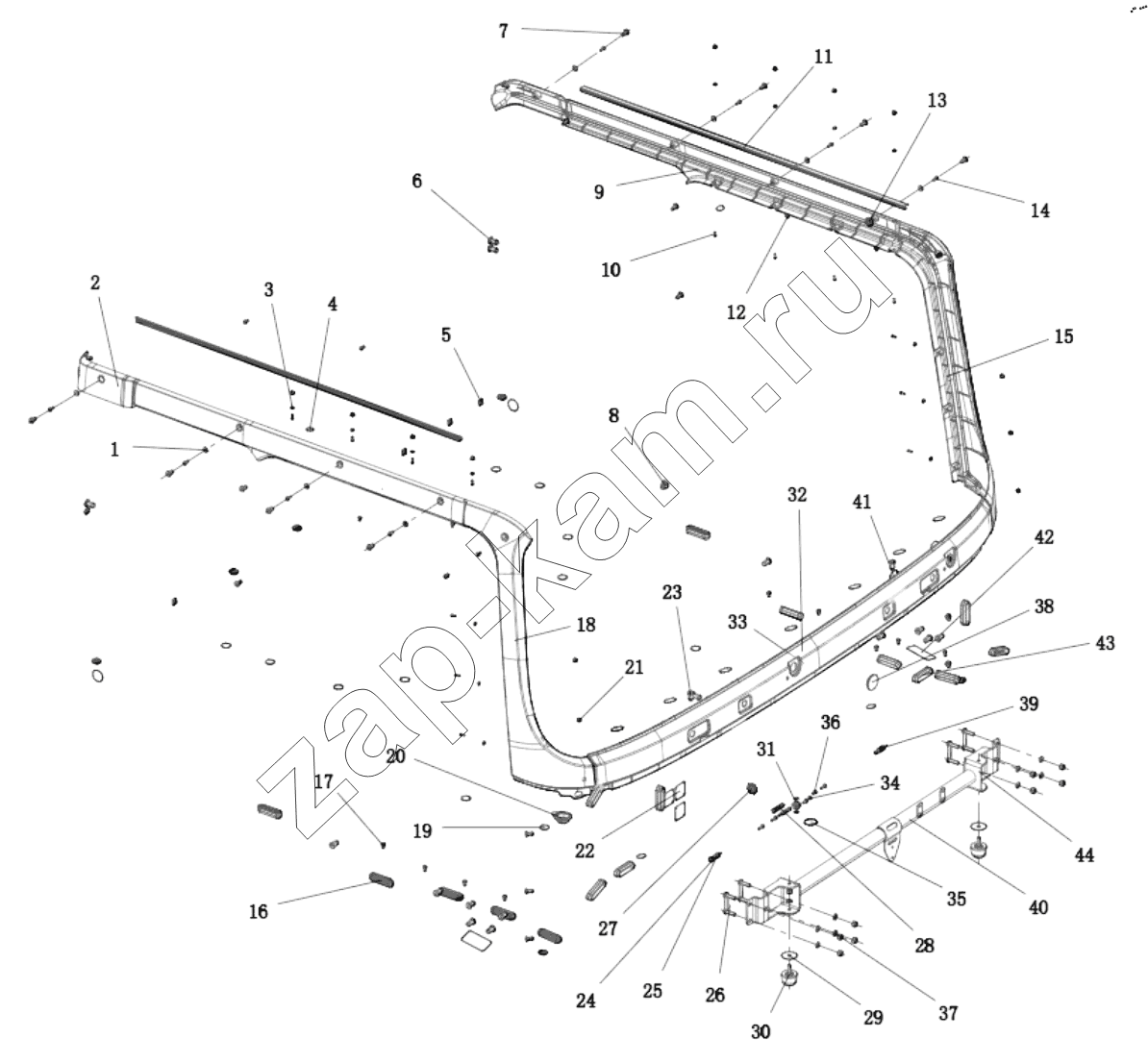

Схема/чертеж: DC14251971012 ASSEMBLY PARTS / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Поз. Артикул Название детали Кол-во Цена
1 Q402B06F60 Big Washer 10; -
2 DZ14251971012 Decorative board on the right side/j 1; -
3 Q401B06F60 Plane Washer 14; -
4 DZ14251970023 PVC Stem 2; -
5 06.13189.0108 Пластина-фиксатор SТ4,8-5-МАN183-В1 4; -
6 DZ14251970035 Cap - bore 11 4; -
7 06.13169.0010 Hexagon rivet nut 22; -
8 81.96002.0154 Пробка 20,7х8-25-РЕ-SW 2; -
9 DZ14251971011 Decorative panel left front 1; -
10 Q2714216F60 Srcew 14; -
11 DZ14251970045 Sealing strip for side surrounding water tank 2; -
12 81.96002.0142 Пробка 4; -
13 DZ14251970025 Capping 7; -
14 Q2140616F60 Pan head screw 10; -
15 DZ14251110561 Decorative panel left A column 1; -
16 81.96410.0502 Пробка 85,5х20,6х7-89х24-М3165-Р2 16; -
17 06.13169.0012 Заклепка 12; -
18 DZ14251110562 Decorative panel right A column 1; -
19 DZ14251970051 Blocking sticker d thirty 16; -
20 81.96002.0308 Кожух ушка 2; -
21 DZ14251970009 Plastic clip 14; -
22 81.25425.0023 Крышка на передней панели 3; -
23 06.13169.0011 Гайка АМ8х28,7-SТ/РUR-А3С 18; -
24 Q33006 Nut 2; -
25 Q2714825 Washer 14; -
26 81.97487.5027 Держатель 4; -
27 DZ14251970050 Door inner panel blocking d thirty-five 6; -
28 81.90685.0377 Дюбель В4,8-70/7,0х8,3-РА6,6-NF 4; -
29 81.90714.0349 Шайба 11х50х15 2; -
30 DZ15221433015 Buffer 2; -
31 Q32106 Hexagon flange face self chip removal nut 4; -
32 DZ14251110553 Decorative panel front 1; -
33 DZ14251970018 Seal strip 1; -
34 Q2140620F60 Cross recessed pan head screws 8; -
35 DZ14251970026 Butyl adhesive blocking tape 2; -
36 Q150B0612 Hex bolt 4; -
37 Q401B10 Washer 10; -
38 81.96002.0070 Plug 1; -
39 Q402B05 Washe 10; -
40 DZ14251973007 Cross member assembly 1; -
41 DZ14251970027 Plug stick 20; -
42 DZ14251970028 Bucky plug ninety 2; -
43 81.96410.0510 Plug 3; -
44 Q33210T2F3 Hex nut 10; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
