DC95259450001 FULL TRAILER BRAKE DEVICE
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

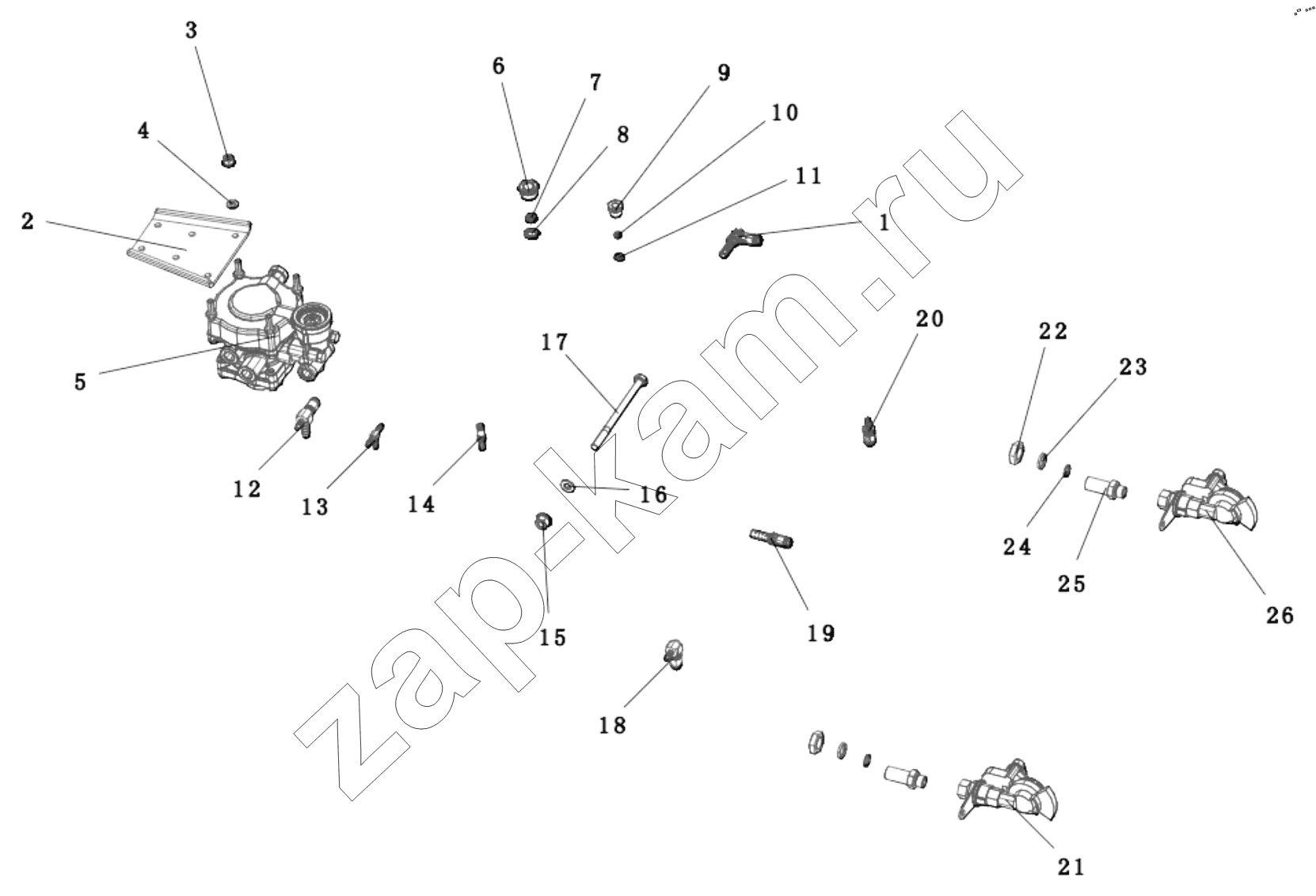

Схема/чертеж: DC95259450001 FULL TRAILER BRAKE DEVICE / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 DZ97259366086 Nozzle 3; -
2 DZ96259360079 Trailer control valve Breaket 1; -
3 06.11069.0157 Гайка М8-8SВ-8-SW13-МАN183-В1 2; -
4 Q401B08 Washer 2; -
5 DZ9100360330 With throttle trailer control valve 1; -
6 DZ97259366115 Nut 4; -
7 DZ97259360177 Seal ring 4; -
8 DZ97259360179 Cutting ring 4; -
9 DZ97259366114 Nut 1; -
10 DZ97259360176 Seal ring 1; -
11 DZ97259360178 Cutting ring 1; -
12 DZ97259366178 Right angle joint body 1; -
13 DZ97259360191 Tee joint 1; -
14 DZ97259366081 Nozzle 2; -
15 Q33010 All-metal hexagonal flange face lock nut 2; -
16 Q401B10 Washer 2; -
17 Q150B10140 Hexagonal head bolt 2; -
18 DZ97259366085 Nozzle 1; -
19 DZ97259366083 Nozzle 1; -
20 DZ97259366082 Nozzle 2; -
21 AZ9100369009 Соеденительная коловка 1; -
22 Q351B18T15F3 Hexagon thin nut 2; -
23 199000360292 Cone ring 2; -
24 140600070015 Sealing ring 2; -
25 190003559949 Straight connector body 2; -
26 AZ9100369008 Соеденительная коловка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
