DC95319390779 MIDDLE AXLE HOUSE
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

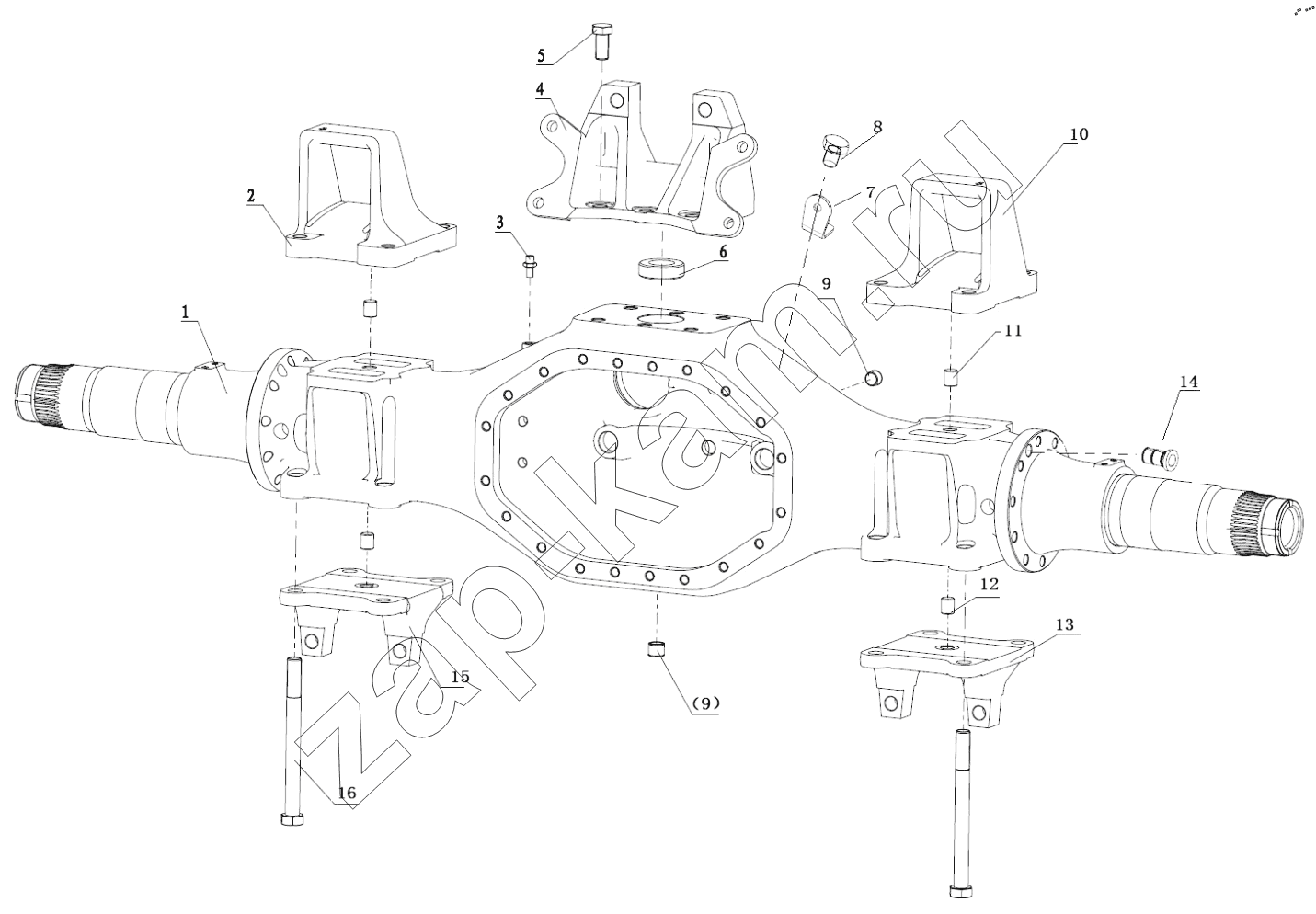

Схема/чертеж: DC95319390779 MIDDLE AXLE HOUSE / Shaanxi Shacman SX331853386 (X5000)
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
13
14
15
15
16
Поз. Артикул Название детали Кол-во Цена
1 HD90149330142 Axle case assembly 1; -
2 HD90149520028 Spring bracket 1; -
2 HD90149520032 Spring bracket 1; -
3 81.35306.0034 Vent joint 1; -
4 HD95149340002 Trestle 1; -
5 Q151B2045TF2 Hex bolt 6; -
6 DZ9112340219 Bush 1; -
7 HD95129320166 bracket 2; -
8 Q150B0810 Hex bolt 2; -
9 81.90310.0179 Plug 2; -
10 HD90149520027 Spring bracket 1; -
10 HD90149520031 Spring bracket 1; -
11 HD90129520043 Pin 2; -
12 199014520256 Pin 2; -
13 HD90149520055 Bracket 1; -
13 HD90149520013 Bracket 1; -
14 81.96002.0368 Blocking 2; -
15 HD90149520056 Bracket 1; -
15 HD90149520014 Bracket 1; -
16 DZ9114520119 Hex bolt 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
