DC96319430836 STEERING TRANSMISSION
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

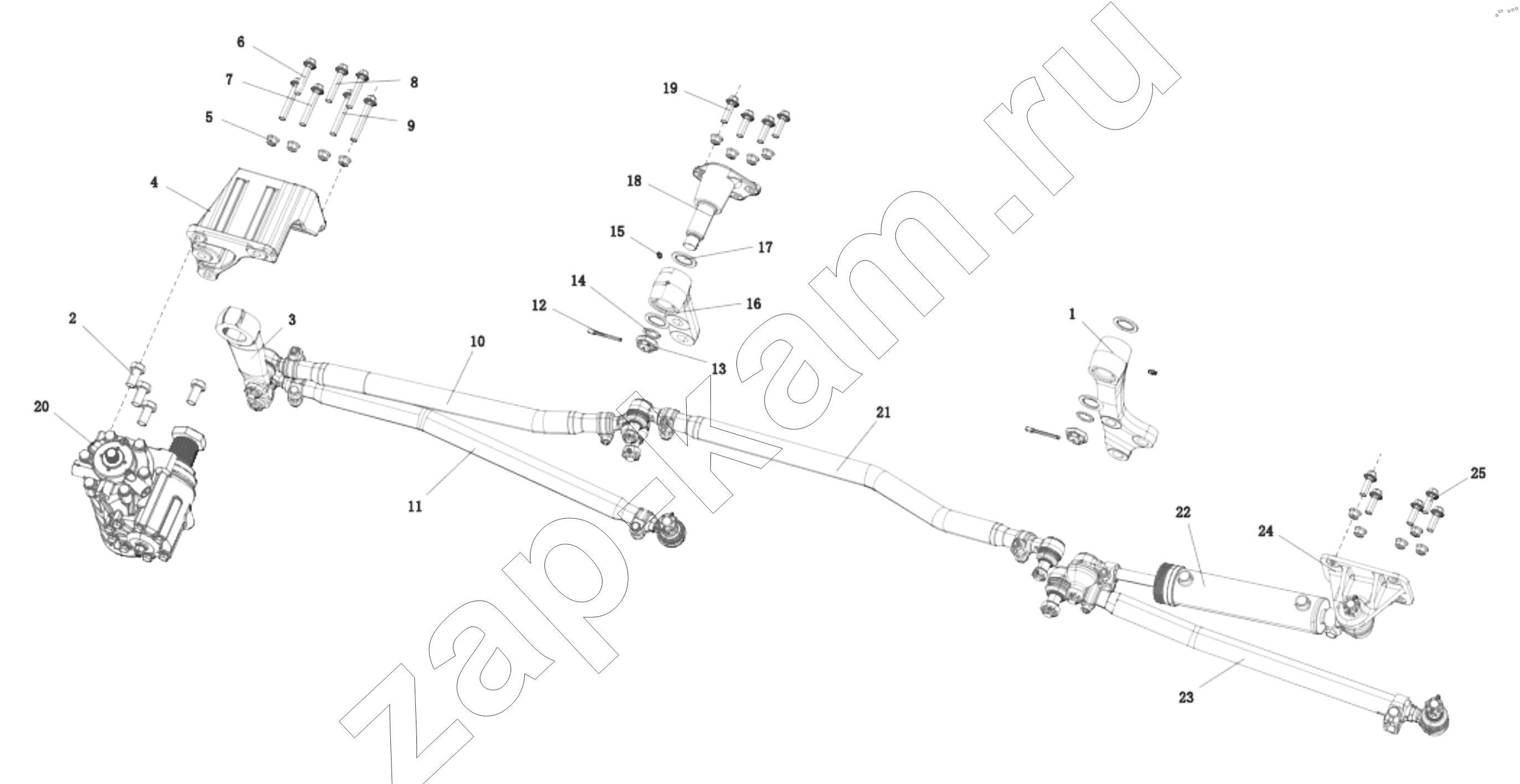

Схема/чертеж: DC96319430836 STEERING TRANSMISSION / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
5
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
17
17
18
19
20
21
22
23
24
25
Поз. Артикул Название детали Кол-во Цена
1 DZ95319430008 Pitmanarm 1; -
2 Q151B2040TF3 Hex screw 4; -
3 DZ93319470001 Pitmanarm 1; -
4 DZ97259430603 Bracket 1; -
5 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 4; -
5 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 4; -
5 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 5; -
6 Q1811475TF3 Hexagon headed bolt 1; -
7 Q1811490TF3 Toothed bolt with hexagon flange face 2; -
8 Q1811480TF3 Hexagonal flange surface bearing surface toothed bolts-fine teeth 2; -
9 Q18114100TF3 Toothed bolt with hexagon flange face-fine thread 2; -
10 DZ96319430817 Drag link 1; -
11 DZ9100430011 Тяга 1; -
12 Q5006363 Open pin 1; -
12 Q5006363 Open pin 1; -
13 81.90610.0031 Гайка 1; -
13 81.90610.0031 Гайка 1; -
14 DZ95319430605 Washer 1; -
14 DZ95319430605 Washer 1; -
15 190003963112 Масленка 1; -
15 190003963112 Масленка 1; -
16 DZ95319470007 Rocker arm 1; -
17 81.90713.0837 Washer 2; -
17 81.90713.0837 Washer 2; -
18 DZ95189430803 Bracket 1; -
19 Q1811450TF3 Hex Flange Face Bearing Bolts-Fine 4; -
20 DZ95259470095 Steering gear 1; -
21 DZ97319430619 Rod 1; -
22 DZ95319430070 Hydraulic cylinder 1; -
23 DZ95319430616 Drag link 1; -
24 DZ9118470606 Bracket 1; -
25 Q1811445TF3 Hex Flange Face Bearing Bolts-Fine 5; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
