DC96319565089 FUEL SUPPLY PIPE
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

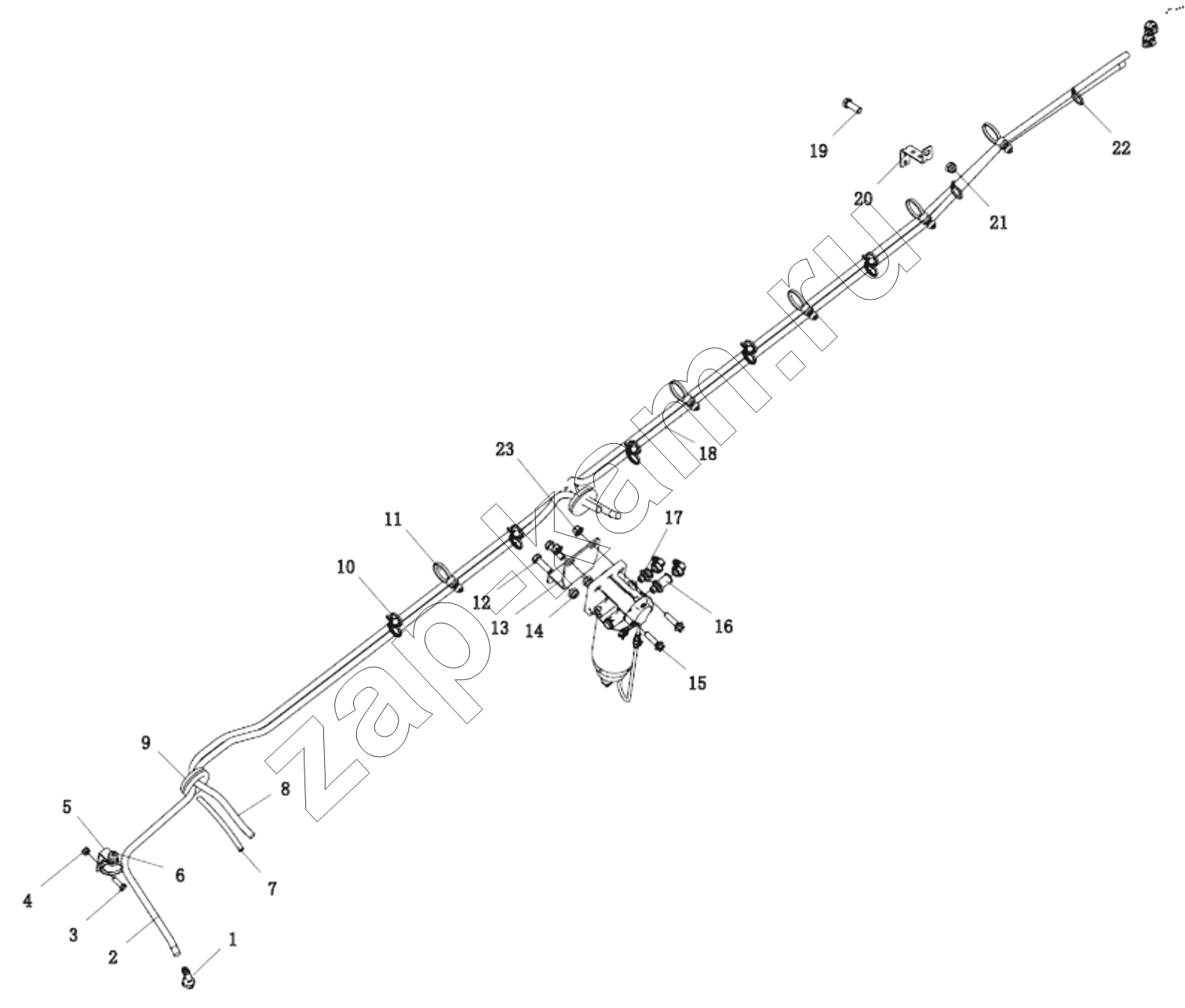

Схема/чертеж: DC96319565089 FUEL SUPPLY PIPE / Shaanxi Shacman SX331853386 (X5000)
1
2
2
3
3
4
5
7
9
10
11
11
12
13
15
16
17
18
18
18
19
20
21
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 DZ91189554901 Rearplate 3; -
2 Q5004020 Cotter pin 3; -
2 DZ97189550604 Hose connection 5; -
3 Q5101265 Pin shaft 3; -
3 Q150B1030T1F3 Hex screw 1; -
4 Q33210T2F3 Hex nut 1; -
5 DZ97259550026 Bracket 1; -
7 DZ9100360781 Oil pipe ; -
9 DZ95189777012 Threading sheath 2; -
10 DZ9X259126120 Two way isolation tie 5; -
11 DZ93189777168 Septum band 5; -
11 DZ93189777168 Septum band 1; -
12 Q151B1445T1F3 Hex screw 1; -
13 DZ95189550132 Bracket assembly 1; -
15 Q1811245TF3 Toothed bolt with hexagon flange face-fine thread 2; -
16 DZ97189550622 Transition joint 1; -
17 DZ97189550607 Transition joint 1; -
18 DZ91189556002 Pipe ; -
18 DZ91189556002 Pipe ; -
18 DZ91189556002 Pipe 5; -
19 Q151B1435T1F3 Hex screw 2; -
20 DZ9L149778015 Z bracket 1; -
21 190003888458 Гайка 2; -
21 190003888458 Гайка 1; -
22 DZ93189777161 Ordinary narrow tie 4; -
23 06.11251.2003 Locking nut 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
