DC97189090107 CAB BRAKE DEVICE
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

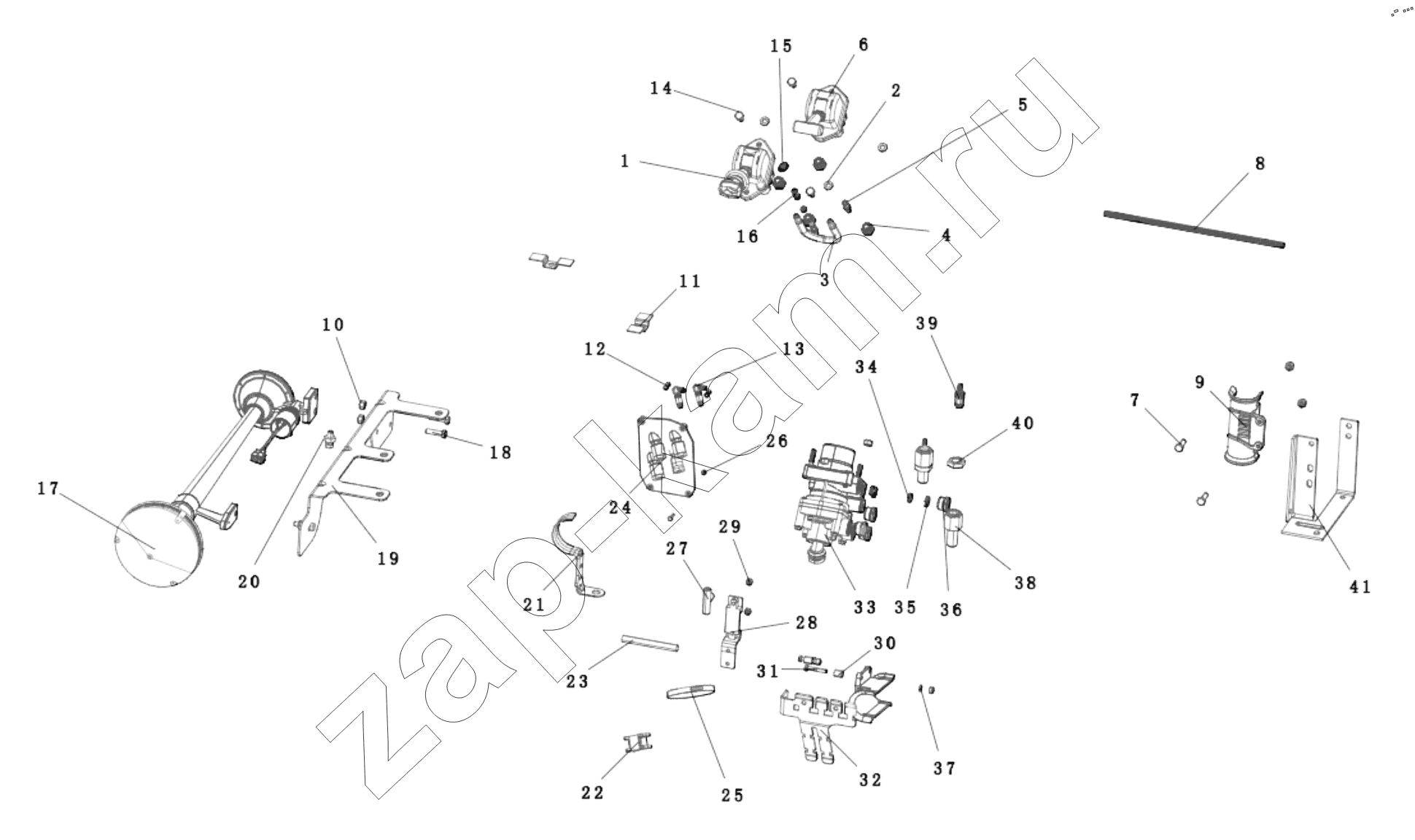

Схема/чертеж: DC97189090107 CAB BRAKE DEVICE / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Поз. Артикул Название детали Кол-во Цена
1 DZ93189360061 Hand brake valve 1; -
2 Q401B08 Washer 4; -
3 SZ904000835 Pipe 8 hand valve/trailer hand valve 1; -
4 DZ97259366114 Nut 5; -
5 DZ97259366081 Nozzle 3; -
6 DZ93189360062 Tractor hand brake valve 1; -
7 Q150B0825T1F3 Hex bolt 2; -
8 DZ14251440226 Bellows/13/600 1; -
9 81.51710.0845 Bracket 2; -
10 Q33208T2F3 Hex nut 1; -
11 81.52340.0518 Bracket 2; -
12 Q150B0416 Hexagonal head bolt 4; -
13 DZ97259366084 Nozzle 3; -
14 Q150B0816 Болт 4; -
15 DZ97259360178 Cutting ring 5; -
16 DZ97259360176 Seal ring 5; -
17 DZ97259090002 Electric control air horn assembly 1; -
18 Q150B0830T1F3 Hex bolt 3; -
19 DZ97259090021 Bracket 1; -
20 DZ96259366221 Transition joint body 1; -
21 DZ9L149778006 L-shaped bracket 1; -
22 81.51710.0751 Pipe support 1; -
23 190003179781 Pipe ; -
24 DZ97189366125 Fixed plate 1; -
25 Q67683 Хомут 1; -
26 Q33204 Type 2 all metal hexagon lock nut 4; -
27 DZ97259366064 Tee joint 1; -
28 DZ97259090022 Pipeline bracket/front cover 1; -
29 Q33206 Шайба стопорная 4; -
30 81.93021.0113 Bushing 2; -
31 Q150B0635 Hexscrew 2; -
32 DZ97259361457 Nipple Support 1; -
33 DZ93189360034 brake valve 1; -
34 DZ97259360177 Seal ring 4; -
35 DZ97259360179 Cutting ring 4; -
36 DZ97259366115 Nut 4; -
37 Q401B06 Flat washer 2; -
38 DZ97259366079 Straight-through connector over the wall 2; -
39 DZ97259366082 Nozzle 2; -
40 Q351B18T15F3 Hexagon thin nut 2; -
41 DZ97189360051 Support 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
