DC97259624068 BUMPER
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

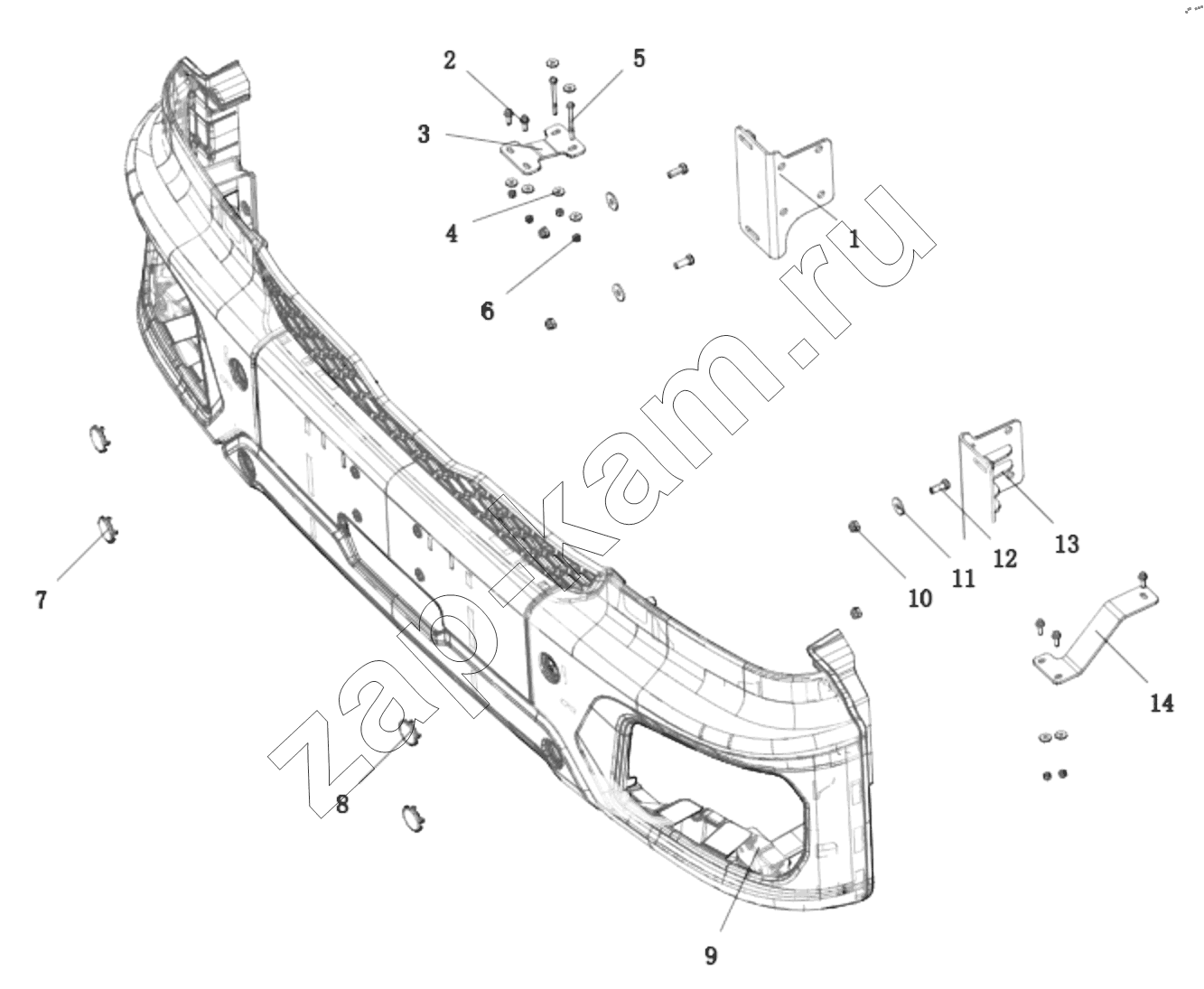

Схема/чертеж: DC97259624068 BUMPER / Shaanxi Shacman SX331853386 (X5000)
1
2
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 DZ97259624114 Mounting bracket assembly right bumper 1; -
2 Q1840825T1F31 Hexagon flange bolt 1; -
2 Q1840825T1F31 Hexagon flange bolt 4; -
3 DZ97259623238 bracket right 4; -
4 Q402B08 Hex bolt 4; -
4 Q402B08 Hex bolt 1; -
5 Q150B0885 Болт 1; -
6 Q33208T2F3 Hex nut 1; -
6 Q33208T2F3 Hex nut 2; -
7 DZ97259624010 Bumper mounting plug cover /19 model 3; -
8 DZ97259624139 Bumper mounting plug cover/model 19 / cab same color 4; -
9 DZ97259624147 Bumper assembly /19 models/color set appearance 2; -
10 190003888468 Nut 1; -
11 Q402B12 Washer 2; -
12 Q151C1230T1F3 Hex bolt 3; -
13 DZ97259624113 Bumper mount bracket assembly left 3; -
14 DZ97259624129 Bumper left connection bracket /+70/ engineering appearance bar 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
