DC97259820183 CAB TILTING DEVICE
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

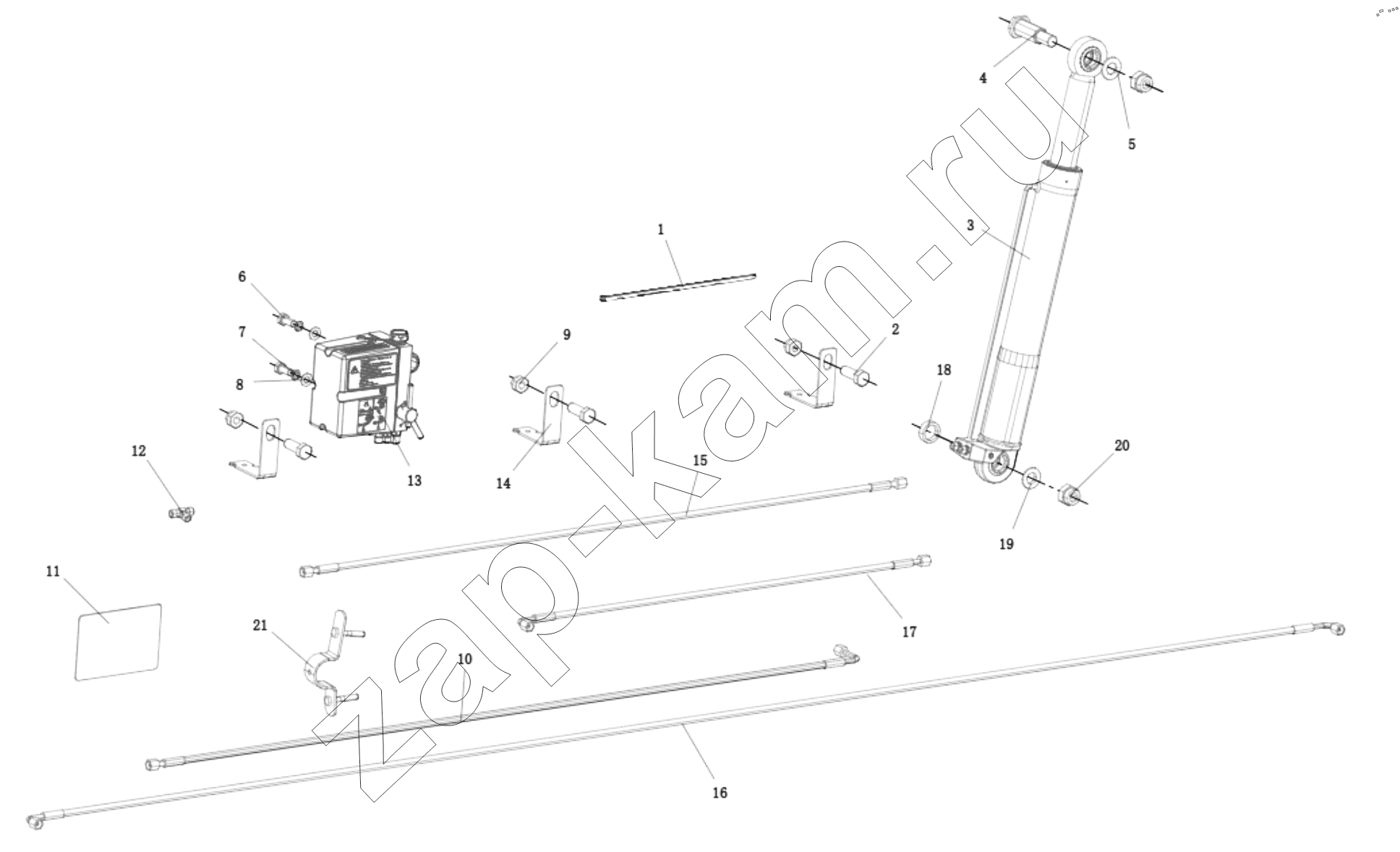

Схема/чертеж: DC97259820183 CAB TILTING DEVICE / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
18
19
20
20
Поз. Артикул Название детали Кол-во Цена
1 190003171356 Лента крепления 1; -
2 Q151B1440T1F3 Hex head bolts-fine pitch 1; -
3 DZ97259820103 Hydraulic cylinder 1; -
4 DZ97259821015 Flip the cylinder pin 1; -
5 Q401B18 Plain washer 2; -
6 SXQ146B1020T1F60 Hexagon head bolt, spring washer and plain washer assembly 1; -
7 SXQ146B1020T1F60 Hexagon head bolt, spring washer and plain washer assembly 1; -
8 SXQ146B1020T1F60 Hexagon head bolt, spring washer and plain washer assembly 1; -
9 190003888458 Гайка 1; -
10 DZ93259820052 High-pressure hose 1; -
11 DZ97259820116 Flip the sign manually in russian and chinese 2; -
12 190003559482 Тройник 1; -
13 DZ97259820125 Hydraulic manual pump 1; -
14 DZ93259820061 Bracket 1; -
15 DZ97259820134 High pressure hose 3; -
18 DZ97259821011 Gasket 3; -
19 DZ97259821014 Gasket 3; -
20 190003888466 Locking nut 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
