DC97319191453 AIR INTAKE SYSTEM
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

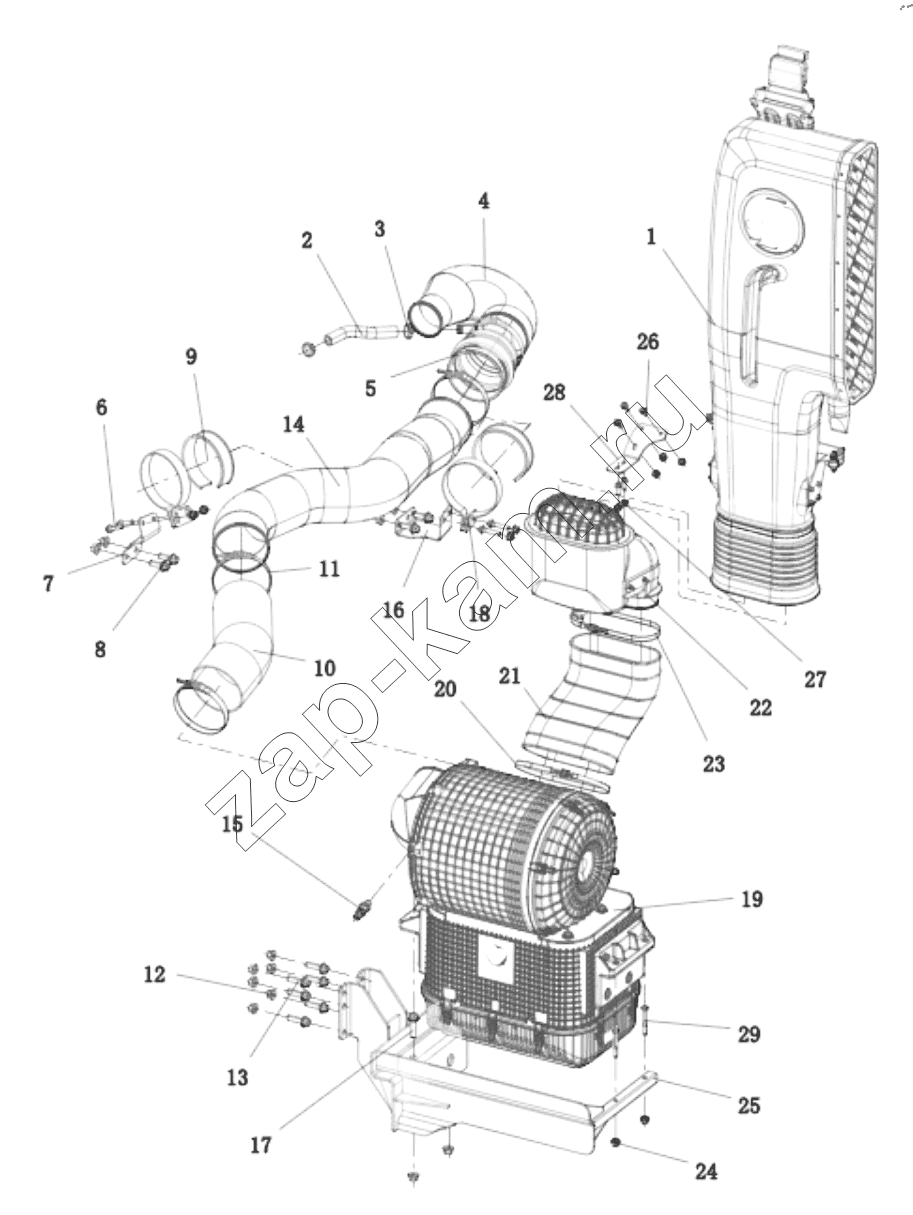

Схема/чертеж: DC97319191453 AIR INTAKE SYSTEM / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 DZ91149190010 Air intake flat tube assembly 1; -
2 DZ61129020006 Hose 1; -
3 Q67535 Clip 2; -
4 DZ97259190475 Hose 1; -
5 DZ9112190336 Патрубок 1; -
6 Q1841050T1F3 Hexagon flange bolt 4; -
7 DZ97259191008 Bracket 1; -
8 Q1811440TF3 Hex Flange Face Bearing Bolts-Fine 2; -
8 Q1811440TF3 Hex Flange Face Bearing Bolts-Fine 2; -
9 DZ96259190832 Cushion 2; -
10 DZ97319191004 Hose 1; -
11 DZ9003532166 Хомут 2; -
11 DZ9003532166 Хомут 2; -
12 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 6; -
12 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 2; -
12 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 2; -
12 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 2; -
13 Q1811450TF3 Hex Flange Face Bearing Bolts-Fine 6; -
14 DZ97319191003 Hose 1; -
15 DZ97189711320 Alarm switch 1; -
16 DZ97319190402 Air intake steel pipe fixing bracket 1; -
17 Q1811455TF3 Hexagon flange face bearing toothed bolt - fine teeth 2; -
18 DZ93259190013 Clip 2; -
19 DZ91259190062 Air cleaner 1; -
20 DZ9002530001 Clip 1; -
21 SZ919000799 Hose 1; -
22 DZ97319190421 Hose 1; -
23 DZ9114190934 Clip 1; -
24 Q33010 All-metal hexagonal flange face lock nut 2; -
24 Q33010 All-metal hexagonal flange face lock nut 4; -
25 DZ96319190845 Bracket 1; -
26 Q1840825T1F31 Hexagon flange bolt 5; -
27 Q33008T2F60 Hexagon nut 5; -
28 DZ97319190423 Bracket 1; -
29 Q150B1075 Болт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
