DC97319361364 MAIN BRAKE LINE
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

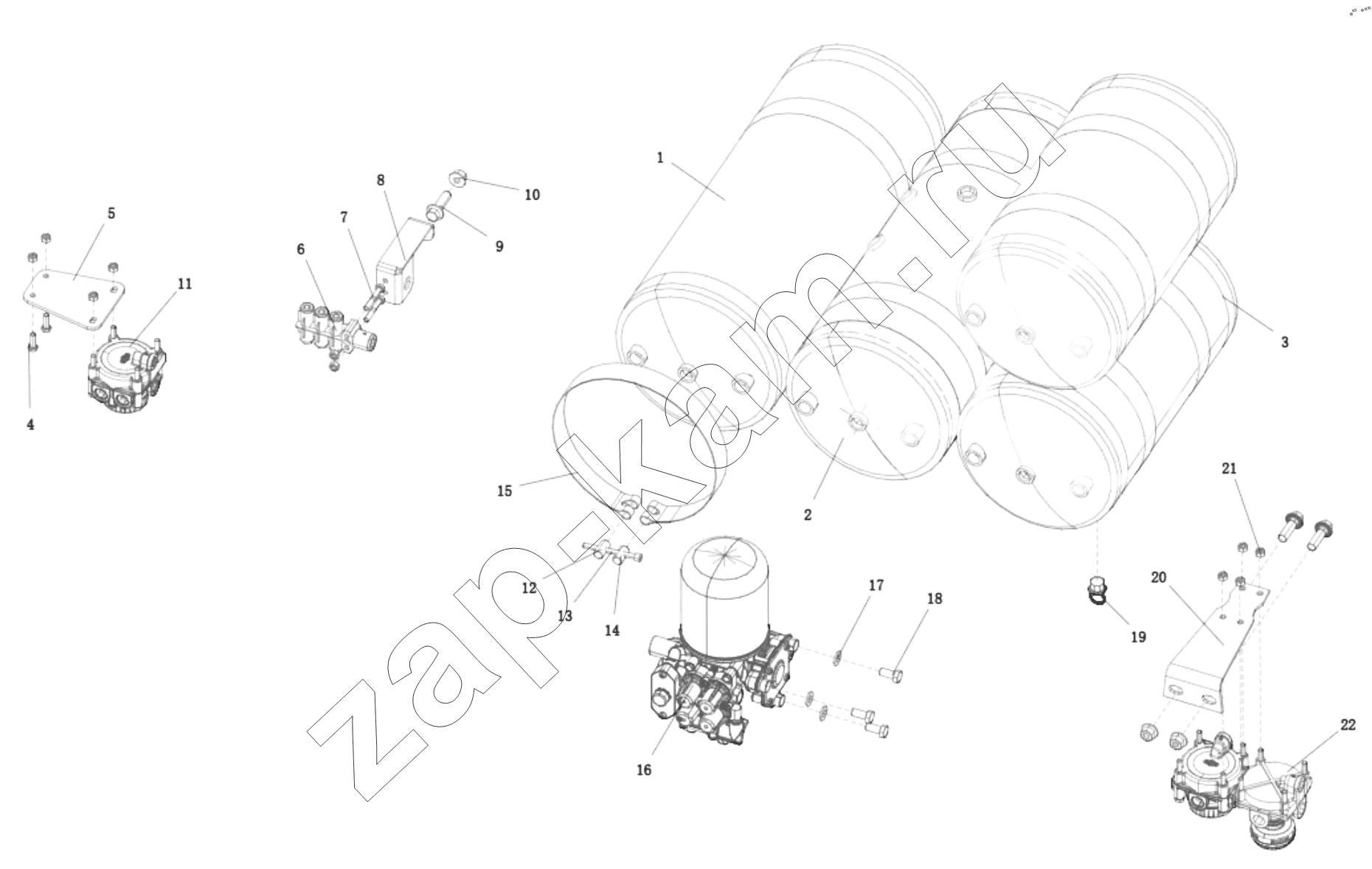

Схема/чертеж: DC97319361364 MAIN BRAKE LINE / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 DZ97189361059 Aluminum alloy air cylinder 1; -
2 DZ97189361074 Aluminum alloy air cylinder 1; -
3 DZ97189361058 Aluminum alloy air cylinder 2; -
4 Q150B0825T1F3 Hex bolt 2; -
5 DZ96189360645 Bracket 1; -
6 DZ9L149360145 Multi-loop gas splitter 2; -
7 Q150B0850 Hex bolt 2; -
8 DZ97259362451 Five-way valve combination support 1; -
9 Q1811445TF3 Hex Flange Face Bearing Bolts-Fine 4; -
10 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 5; -
11 DZ95259361105 Running relay valve 3; -
12 117000550013 Tension pin 3; -
13 DZ91189360880 Hexagon socket head cap screw 2; -
14 120900190017 Tension pin 1; -
15 DZ97189361062 Fastening strap 1; -
16 DZ96189361087 Oil filter type air handling unit 5; -
17 Q401B12 Washer 8; -
18 Q151C1225T1F3 Hexscrew 8; -
19 81.51260.6054 Drainage valve 8; -
20 DZ9114360400 Bracket 8; -
21 Q33208T2F3 Hex nut 4; -
22 DZ95259360105 Relay valve 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
